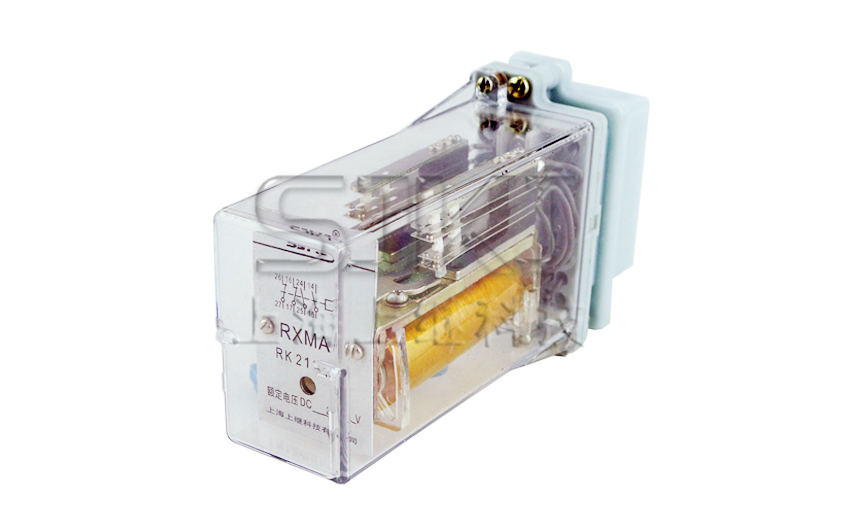

一、RXMA1中間繼電器

RXMA1中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制回路之用。

RXMA1中間繼電器的結構特點：1能提供多至7付動合或動斷以及率考換觸點,結構緊法。2 通過罩殼上的小孔拔動銜鐵可以試驗觸點動作情況。3線圈激勵有交流和直流兩種 。

RXMA1中間繼電器為電磁拍合式結構,由電磁系統、接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場吸合吸片,由吸片帯動簧片,使觸點回路轉換。觸點采用雙觸點接觸 ,具有接觸電阻小,接觸可靠性強,斷開負荷容量大等優點。吸片設計時慣量很小, 所以該繼電器能耐受一定量的沖擊及振動,并能耐受中等地震波的沖擊。繼電器外殼采用引進的Combiflex結構。

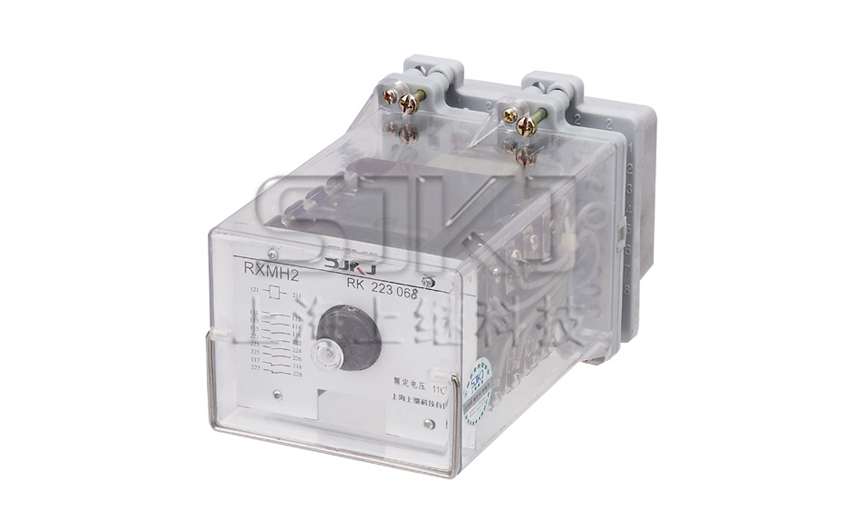

二、RXMH2大容量中間繼電器

RXMH2大容量中間繼電器用于工業自動化控制及電力系統二次回路中,作為中間輔助和擴大控制范圍之用 。

RXMH2大容量中間繼電器的特點：1觸點數量多達8付,斷開容量大。2線圈激勵分直流和交流二種 。

RXMH2大容量中間繼電器為電磁式繼電器。由電磁系統,接觸系統及支架三部分組成。電磁系統采用直動式結構,工作行程較大。 接觸系統采用橋式觸點,斷開容量大。當線圈通電時,產生磁場,吸合鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。

該繼電器的動作電壓: DC.<70%額定電壓; AC.<85%額定電壓。返回電壓; DC.>5%額定電壓; AC.>15%額定電壓。動作時間:<55ms RK223 070；規格<60ms,交流規格<65ms。線圈功耗: DC為5.5W; AC為9VA；觸點**斷開容量: AC.≯250V，I≯10A(功率因數為0.4±0.1)為1000V； DCV≯250; I≯5A, (L/R=40ms)為100W。

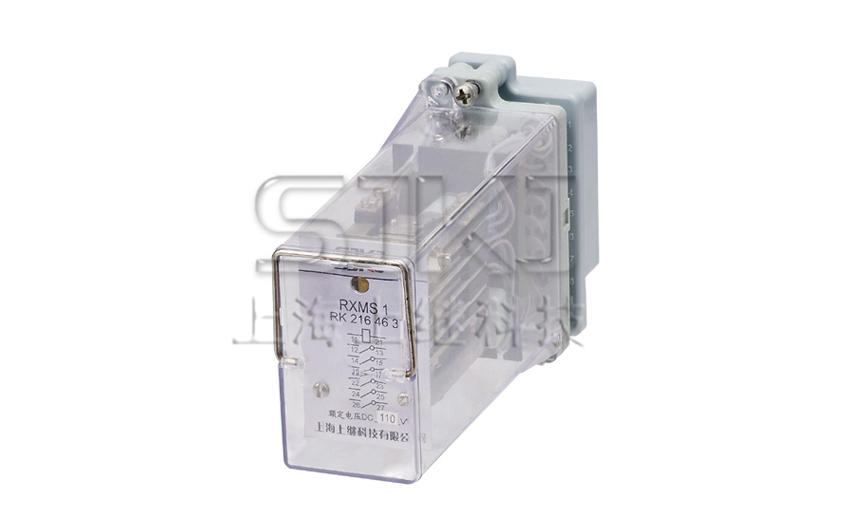

三、RXMS1快速跳閘繼電器

RXMS1快速跳閘繼電器用于電力系統二次回路中作為出口跳閘用 。RXMS1快速跳閘繼電器的特點：1動作快速,動作時間有3.5-4ms及5-5.5ms和7.5-8ms。2 通過繼電器罩殼上的小孔拔動行鐵可以試驗觸點動作情況。3繼電器可以電壓起動電流自保(最多有三個電流保持繞組)。

RXMS1快速跳閘繼電器為電磁式繼電器,由電磁系統,接觸系統及支架三部分組成。吸片自然安裝于磁軛的固定軸銷上,活動非常靈活,反作用力靠觸點簧片的反力來實現,這種結構可保證繼電器動作可靠、快速及低功耗。觸點采用雙觸點接觸原理,使繼電器的接觸可靠性提高并降低了接觸電阻,提高了觸點的通斷能力。繼電器外殼采用引進的Combiflex凸出式模數插入結構。

該繼電器的動作電壓:<70%額定電壓 ,保持電流<80%額定電流。返回電壓: >5%額定電壓。動作時間：1功耗6.8W時動合觸點<4ms,動斷觸點<3.5ms;動合觸點<8ms,動斷觸點<7.5ms。2功耗3.5W時動合觸點< 5.5ms,動斷觸點< 5ms。3保持型繼電器動合觸點< 8ms。觸點長期允許通過4A電流。觸點**斷開容量: AC; 250V時為3A(功率因數=0.4) , 250VA;DC 250V時為1A(L/R=40ms時) , 30W。
