時間繼電器是一種特殊的電氣元件，它在接收到輸入信號（線圈通電或斷電）后，經過預定的延時時間，才會觸發輸出信號（通常是觸頭的動作）。

時間繼電器的使用方法和接線圖

時間繼電器類型

時間繼電器在電路設計中非常常見，它可以用在許多應用中，比如順序控制、定時操作等。

在時間繼電器中，有一種類型叫做循環延時。循環延時繼電器能夠周期性地觸發輸出信號，實現周期性的控制。

循環延時繼電器通常由一組常開常閉觸點組成，同時還有兩個延時設定值。

當繼電器通電后，它首先進入一個預設的延時時間，到達設定時間后，常開觸點會閉合，常閉觸點會斷開。

然后，當?shù)谝粋€(gè)延時時間結束后，另一個延時時間開始計時，到達設定時間后，常開觸點斷開，常閉觸點閉合。這樣就完成了一個周期性的控制過程。

時間繼電器類型

時間繼電器接線方法

時間繼電器是電氣控制系統中非常重要的元器件，其接線方法和接線圖對于實現正確的控制功能非常重要。

根據不同的動作原理，時間繼電器可分為電子式和機械式兩種類型。

其中電子式是通過電容充放電配合電子元件的原理來實現延時動作，而機械式則采用氣囊、彈簧等機械部件來實現延時動作。

在接線時間繼電器時，首先需要了解其接線方法。一般來說，時間繼電器的接線方法包括以下步驟：

控制接線：將時間繼電器接入控制電路中，根據繼電器的型號和規格，按照說明書的要求進行接線。

一般來說，3、7腳用來接12V控制電壓，2、7腳用來接24V控制電壓，其中7腳為直流電的負極，使用時接到零線，2腳接220V的火線。

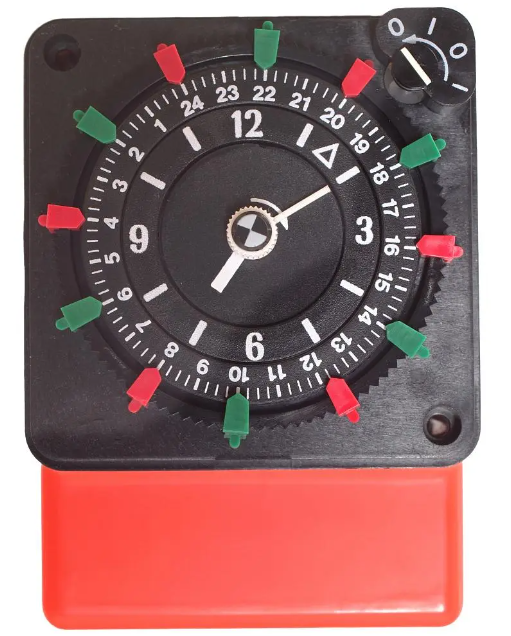

工作控制：控制電壓接上后，是否起控制作用由面板上的計時器決定。通過調整計時器的設置，可以控制時間繼電器的動作時間和狀態。

功能理解：時間繼電器就像一個開關，單刀雙擲的，有一個活動點活動臂。

當繼電器不動時，8、5腳相連；當繼電器動作時，8、6腳相連。

負載接線：根據負載的性質和功率選擇合適的接線方式。

一般來說，電源的零線或負極接用電器的零線或負極端，電源的火線或正極接8腳，用電器的火線端或正極接6腳，5腳空閑不用。

工作原理：在計時無效期間，8、5腳相連，相當于電燈開關斷開狀態；

當計時器有效時，繼電器動作，8、6腳相連，用電器得電工作，相當于電燈開關接通狀態。

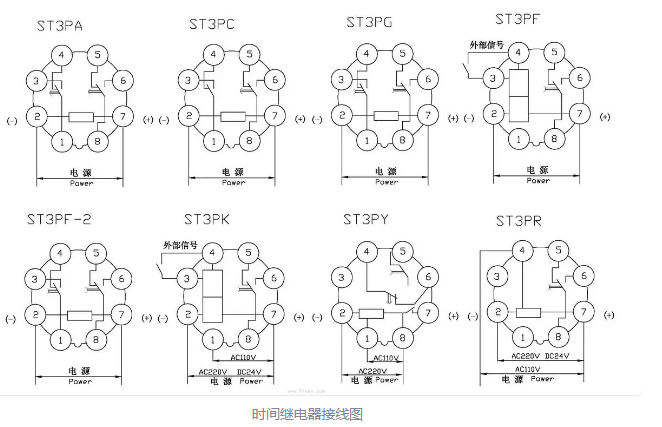

時間繼電器接線圖

此外，為了方便使用和節省空間，一些時間繼電器采用了針腳式插頭的連接方式。

根據不同的針腳定義和接線方式，用戶可以輕松地實現時間的精確控制。

需要注意的是，不同的針腳定義和接線方式也會影響到使用效果和使用壽命，因此在使用時需要仔細閱讀說明書并按照說明進行操作。
