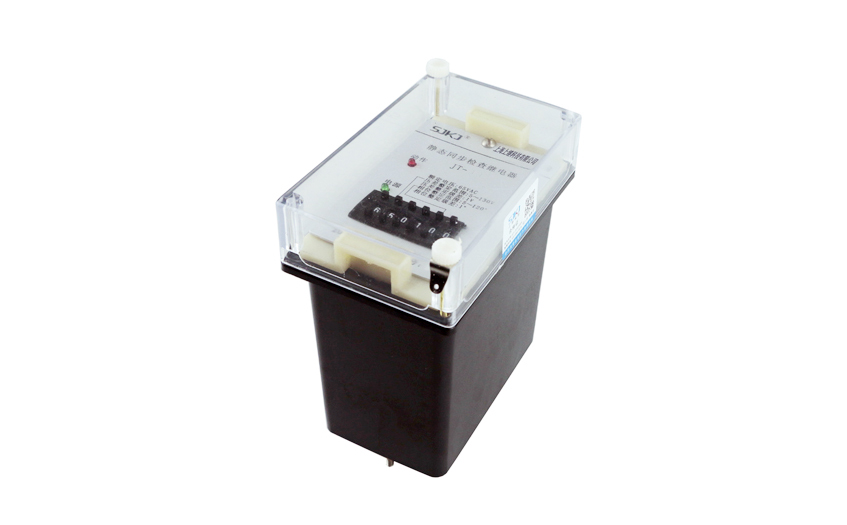

JT-1靜態同步檢査繼電器為靜態型瞬動繼電器,工作原理:通過數字電路處理處一個相位差(或電壓差)與設定值相比,達到同步檢査目的。

一、JT-1同步繼電器的接線圖

二、JT-1同步繼電器的開孔尺寸

JT-1采用CJ-1殼體，如圖所示

三、JT-1同步繼電器的技術參數

1.整定范圍

純相位監測: 5°-175°

電壓矢量檢査型: 0V~99V

2.觸點容量  250VAC  COSCP=1.0   5A

合閘  250VDC   5A

分閘  250VDC T=5mS  50W

3. 觸點壽命   電壽命不低于10萬次;機械壽命不低于100萬次。

4.介質強度   繼電器各導電端子連在一起,對外露非帶電部分或外殼之間能承受2000V(有效值) 50Hz的交流電壓歷時1分鐘試驗而絕緣擊穿或飛弧現象。

5.絕緣電阻  繼電器各導電端子連在一起,對外露非帶電部分或外殼之間,用開路電壓為500V的、兆歐表測量其絕緣電阻不小于300M0。

6.工作環境   溫度-10°C~+50°C,相對濕度不大于90% ,海拔高度不大于2000M。

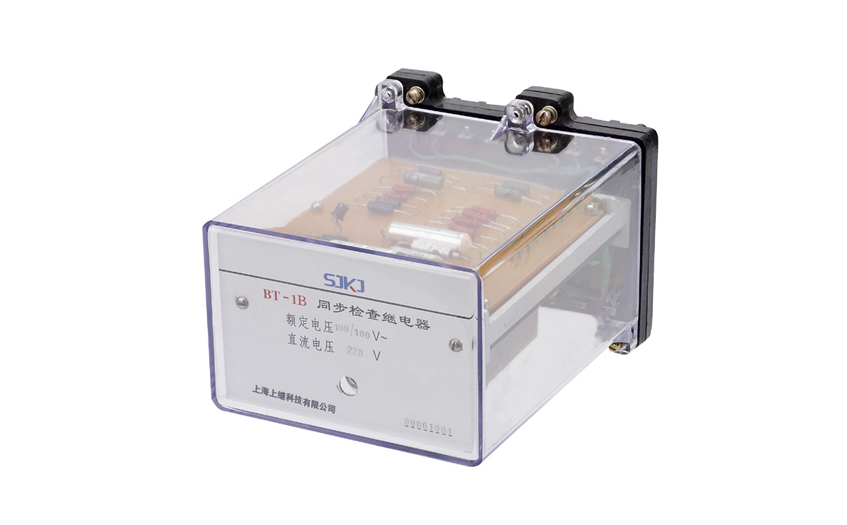

BT-1B/200同步檢査繼電器用于兩端供電系統的自動重合線路中,作為有無電壓和同期的檢査元件。

一、BT-1B/200同步繼電器的技術參數

·額定電壓:220V、110V、48V

·額定頻率:50Hz

·動作角度整定范圍: 20°~40°

·觸點形式: 一動合, 一動斷。

·返回系數:不大于0.85

·功率消耗:不大于6W

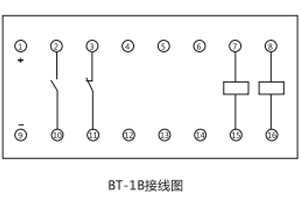

二、BT-1B/200同步繼電器的接線圖

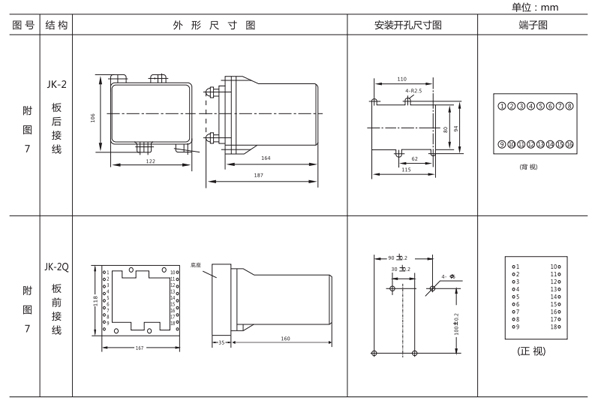

三、BT-1B/200同步繼電器的開孔尺寸

BT-1采用JK-2殼體，如圖所示
