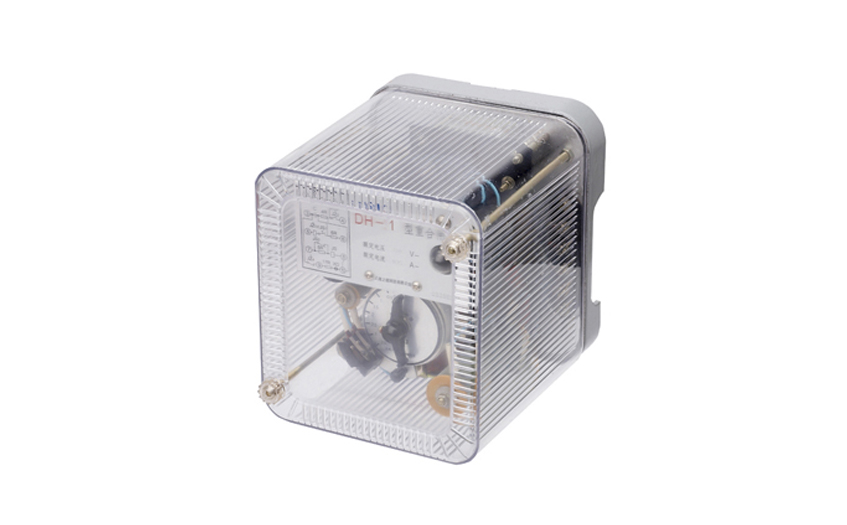

DH-1重合閘繼電器用于輸電線路上實現三相一次重合閘的控制回路中 。

一、DH-1重合閘繼電器的結構

該繼電器由一臺時間繼電器（DS-112C型，作為時間元件JS），一臺電碼繼電器（作為中間元件JZ），及電阻，電容元件組成。它們被固定在絕緣的安裝板上，安裝板又被固定在金屬的底座上，裝有金屬的外殼，它通過螺桿被固定在底座上，在外殼與底座之間輔有隔塵墊，保證密封，在金屬外殼上部鑲有玻璃，從外面可以檢查裝置的動作情況。

繼電器可以采用板前接線，也可以板后接線。

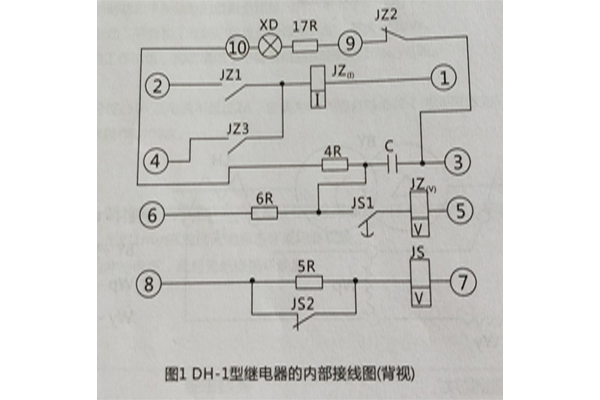

繼電器內部接線圖示圖1

二、DH-1重合閘繼電器的參數

1.繼電器的額定電壓為DCllOV, 220V。

2.繼電器的額定電流(中間元件電流繞組JZ(I)的額定保持電流)為0.25A; 0.5A; IA; 2A; 4A。

3.在額定電壓下,當環境溫度為20±5°C,相對濕度不大于70%時,電容器充電到中間元件動作所必需的電壓的時間(一次重合閘間隔時間)在15s-25s范圍內 。

4.在70%額定電壓下,當環境溫度為20±5°C,相對濕度不大于70%時,繼電器應保證可靠動作,此時電容器充電到使中間元件動作所必需的電壓的時間,允許延長到2min。

5.當中間元件電壓繞組沒有電壓,電流繞組流過額定電流時,銜鐵保持在吸合位置。

6.繼電器在額定電壓下中間元件的觸點JZl與JZ(I)串聯后,應保證能接通額定電流8倍(不大于8A)的電流歷時5s,此后在觸點上不應有熔化和粘接的痕跡。

7.在額定電壓下,中間元件電流繞組JZ(I)的功率消耗應不大于1.35W。

8.時間元件的延時調整范圍為0.25s~ 3.5s。

9  時間元件的線圈串聯附加電阻后應能長期經受110%額定電壓 。

10.介質強度:繼電器各電路對外露非帶電金屬部分之間應耐受電壓2kV,交流50Hz歷時lmin試驗而無擊穿或閃絡。

三、DH-1重合閘繼電器的開孔尺寸

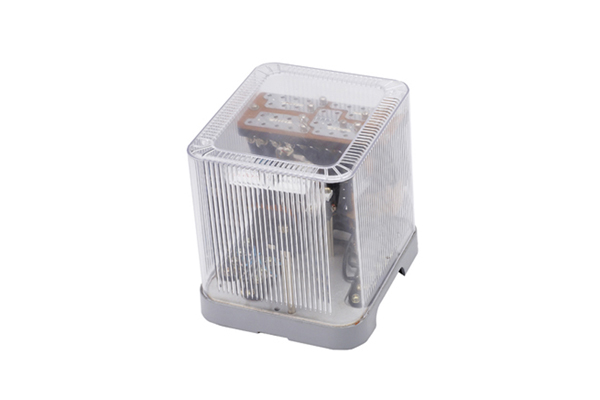

JCH-1靜態重合閘繼電器在輸配電線中作為三相一次自動重合閘之用，與繼電保護裝置相配合 , 將被保護斷開的斷路器自動重合一次,若為瞬時故障,重合閘后經15~25s時間自動準備好下一次動作,若為永久性故障,重合閘后保護再次將斷路器斷開,不再合閘。

一、JCH-1重合閘繼電器的原理

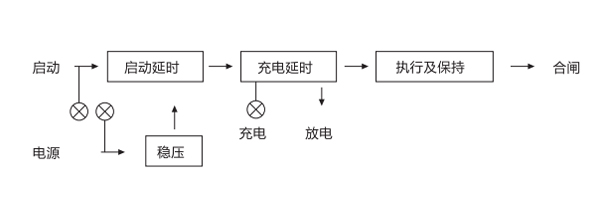

繼電器由穩壓、延時、計數、執行及保持部分組成(見圖1)。裝有三只發光二極管,監視電源、充電和啟動是否完好,正常時二只發光二極管亮,啟動發光二極管不亮。當加入電源或自動重合閘后經15-25s充電延時部分充好電,準備好工作。一旦斷路器故障跳閘,啟動回路有信號輸入,經整定延時后,有信號輸出,因充電延時部分已充好電,所以執行部分工作,即發出合閘脈沖并自保持,直到斷路器合閘后,合閘回路的斷路器輔助觸點斷開,解除自保持。在此過程中,延時部分復位清零。如為瞬時性故障,經15-25s后充電延時部分再次充好電,準備好下一次動作,如為永久性故障,自動重合閘后,保護裝置將斷路器再次跳閘,啟動回路又有信號輸入, 但由于充電延時部分還未充好電,執行及保持部分不工作,只要啟動信號存在,充電延時部分就一直處于放電狀態,充不上電,保證可靠不重合第二次。如要閉鎖合閘 ,例如手動分閘或低周減載動作,接通放電回路,這時充電延時回路和啟動延時回路被閉鎖,就能可靠閉鎖重合閘不工作。

二、JCH-1重合閘繼電器的參數

1、合閘電流: 0.25A~2.5A范圍內通用, 80%的最小合閘電流(0.2A)時合閘回路應能自保持。合閘回路允許2倍額定電流接通10分鐘。

2、啟動延時范圍:0.1~9.9s,級差0.1s。

3、延時精度: 0.1~9.9s時,誤差≤±(0.1%+15ms)。

4、再次重合閘的充電時間: 15~25s(80%-110%額定電壓內) ,如應用于彈黃儲能操作機構斷路器,可提供25~35s的產品,訂貨時需注明。

5、合閘脈沖寬度: 100~120ms。

6、功率消耗:

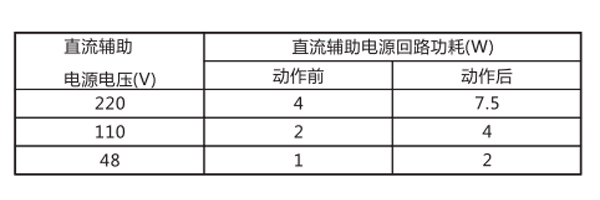

a、工作電源回路見下表

b、啟動回路:合閘電流為2.5A時,不大于3W。

三、JCH-1重合閘繼電器的開孔尺寸
