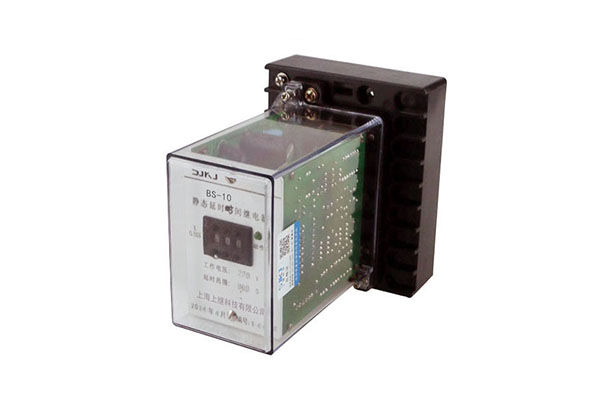

一、BS-10時間繼電器概述

BS-10時間繼電器作為輔助元件用于各種保護和自動控制線路中 , 使被控制的元件得到可調節的延時。

二、BS-10時間繼電器簡介

時間繼電器（time relay）是一種利用電磁原理或機械原理實現延時控制的自動開關裝置。當加入（或去掉）輸入的動作信號后，其輸出電路需經過規定的準確時間才產生跳躍式變化（或觸頭動作）的一種繼電器。是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。同時，時間繼電器也是一種利用電磁原理或機械原理實現延時控制的控制電器。它的種類很多，有空氣阻尼型、電動型和電子型等。

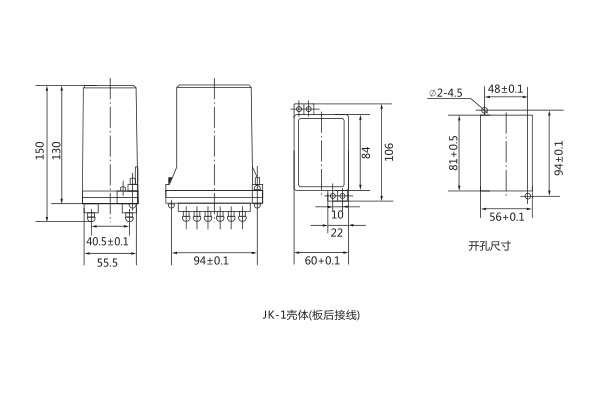

三、BS-10時間繼電器外形及開孔尺寸

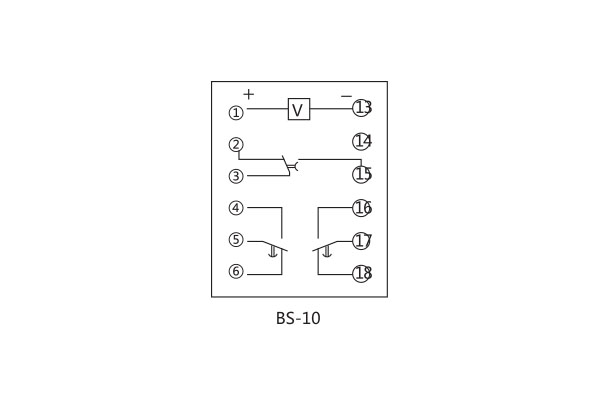

四、BS-10時間繼電器接線圖

五、BS-10時間繼電器主要技術數據

·額定電壓:DC220V、110V、48V、24V。

·延時整定范圍:0.1~99.9s、 BS-11/5S、 BS-12/5S、 BS-13/10S、 BS-13/10S、 BS-14/20S均可整定。

·動作電壓:不大于80%額定電壓。

·時間誤差:不大于1%,,

·功率消耗:不大于15W。

·觸點容量:在電壓不超過250、/電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出角更點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x10⁴次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起,對外露的非常電金屬部分或外殼之間,能求受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

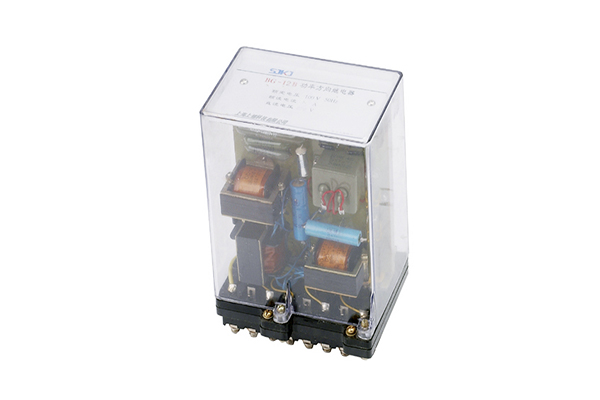

一、JPB-B數字式頻率繼電器的概述

JPB-B數字式頻率繼電器主要用于電網或者發電機周率變化超過允許值時,發出切機或切除部分設備, 或部分用戶的頻率敏感元件, 確保發電機組的安全。

二、JPB-B數字式頻率繼電器的工作原理

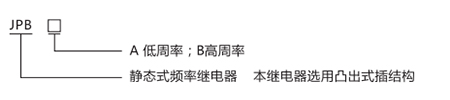

1、繼電器型號分類及含義

2、工作原理

本繼電器采用數字分頻原理來確定基準頻率,用以鑒別被測頻率的數值。具有頻率穩定度高、精度高、整定方便直觀等優點。

三、JPB-B數字式頻率繼電器的技術參數

1、額定電壓100V,額定頻率50Hz。

2、頻率整定值誤差不大于±0.015Hz。

3、整定范圍: JPB-A45-49.5Hz, JPB-B50.5-55Hz,最小整定級差0.0125Hz。

4、返回系數不大于1.02 ,返回時l間不大于60ms。

5、輸入工作電壓(60-120)V。

6、延時動作時間整定范圍為80ms-99.99s,延時級差10ms。

7、防止誤動措施:設有滑差閉鎖電路整定范圍3-50Hz/S;設有低壓閉鎖電路55V以下進行閉鎖;設有中央報警信號觸點。

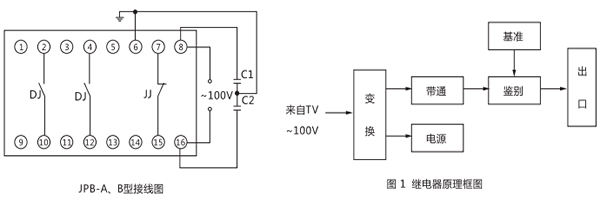

四、JPB-B數字式頻率繼電器的接線圖
