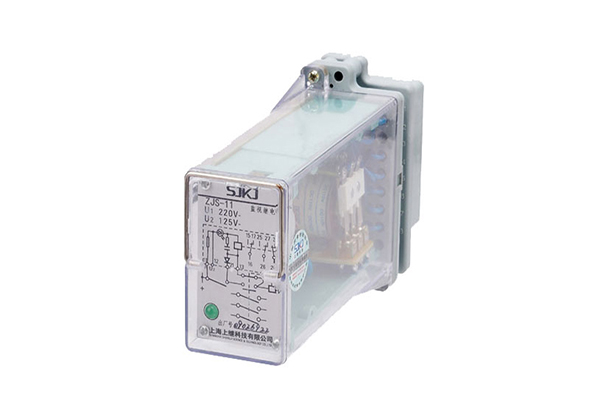

一、ZJS-21跳閘回路監視繼電器工作原理

ZJS-21跳閘回路監視繼電器由一個電磁型輔助繼電器和一個提供返回延時的RC回路組成。在繼電器線圈回路中串接一個發光二極管,當跳閘回路完好時則發光二極管亮(輔助繼電器在動作狀態)。

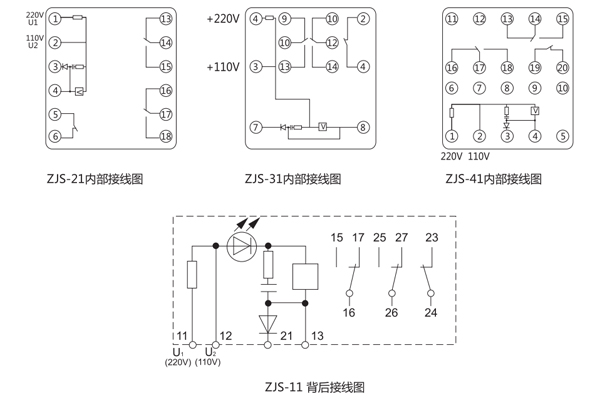

當斷路器處在“合閘”狀態(參閱圖1),有電流通過發光二極管、輔助繼電器線圈、斷路器輔助觸點,流到跳閘線圈，一旦這個回路開路或直流電源消失,輔助繼電器經一段延時后返回,并通過它的觸點給出報警信號。

若保護繼電器動作跳閘 ,它的跳閘接點將ZJS繼電器短接,經過一定時間(斷路器跳閘時間)后斷路器斷開。它的輔助接點亦就轉換,保護繼電器跳閘接點也返回而斷開,本繼電器通過斷路器另一輔助觸點恢復供電。

該繼電器中的輔助繼電器在下列時間內處于動作狀態

( 1 )保護繼電器跳閘觸點閉合到斷路器跳閘。

( 2 )斷路器輔助觸點率專換到保護繼電器觸點斷開 。

這是通過 RC電路實現的,使輔助繼電器延時后返回,假使斷路器失靈則保護繼電器跳閘觸點保持閉合的時間長于繼電器延時時間,因而ZJS將給出報警信號。

二、ZJS-21跳閘回路監視繼電器用途

ZJS-21跳閘回路監視繼電器可連續監視斷路器中的直流電源及整個跳閘回路。當直流電源消失、跳閘線圈及引線發生故障,繼電器經0. 3秒延時返回并通過它的觸點發出報警信號。

1、直流電源消失監視。

2、跳閘線圈及引線發生故障監視。

3、斷路器輔助接點的故障監視。

三、ZJS-21跳閘回路監視繼電器工作條件

a)使用地點不允許有爆炸危險的介質,周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質,不允許充滿水蒸汽和有較嚴重的霉菌存在;

b)使用地點不允許有較強的振動和沖擊;

c)使用地點應具有防御雨、雪、風沙的設施;

d)使用地點不允許超過1.5mT的外磁感應強度。

電氣抗干擾：繼電器應符合GB7261和GB6261 ?靜態繼電器及保護裝置的電氣抗干擾試驗 。

四、ZJS-21跳閘回路監視繼電器外形開孔尺寸

五、ZJS-21跳閘回路監視繼電器技術數據

1、額定電壓：220V、110VDC。

2、觸點形式與容量：具有二付轉換觸點和一付動斷觸點;觸點斷開容量為 DC220V, 0.1A(pf=0.4、 L/R=5ms);AC220V, 3A。

延時時間：≥0.3s。

介質強度：繼電器各導電路對外露的非帶電金屬部分及外売之間,輸入電路對觸點之間,應能承受2kV(有效值) , 50Hz的交流試驗電壓,歷時1min試驗,而無絕緣擊穿及閃絡現象。

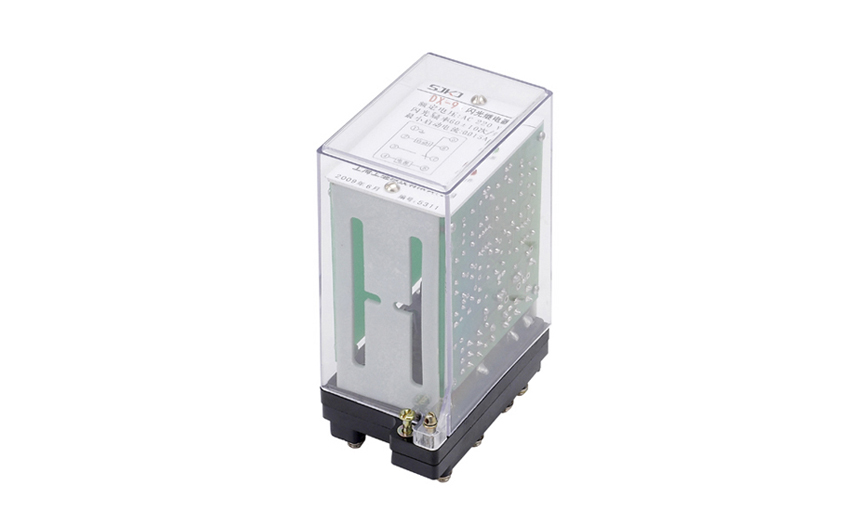

一、DX-9閃光信號繼電器的應用范圍

DX-9閃光繼電器用于信號回路，當電源接通后，觸點可周期性地接通和斷開，從而使受控的燈光信號發出閃光。

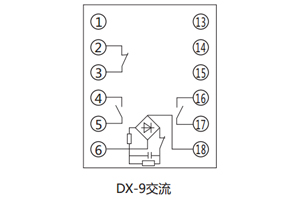

二、DX-9閃光信號繼電器的接線圖

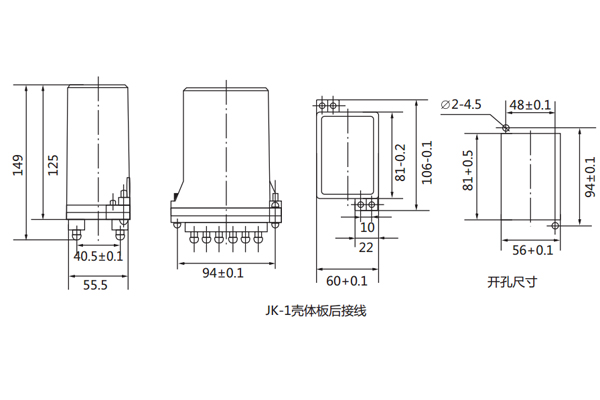

三、DX-9閃光信號繼電器的開孔尺寸

四、DX-9閃光信號繼電器的技術數據

●額定值：直流220V、110V、48V、24V； 交流220V；50Hz。

●觸點形式：二組動合、一組動斷。

●動作值：不大于80％額定值。

●閃光頻率：每分鐘40~80次。

●功率消耗：直流不大于5W；交流不大于12VA。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓，歷時1分鐘試驗，而無絕緣擊穿或閃絡現象。
