一、RXSF1信號繼電器用途

RXSF1雙掉牌信號繼電器用于電力系統二次回路及工業自動化控制回路中 , 作故障指示及報警之用。

二、RXSF1信號繼電器動作原理

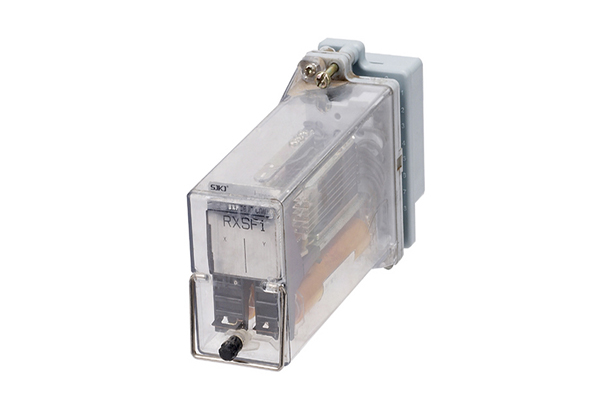

RXSF1雙元件信號繼電器是在一個最小外殼內裝有二個獨立的信號繼電器。該繼電器為電磁拍合式結構,由電磁系統,接觸系統及信號顯示三部分組成。當繼電器動作時信號牌靠重力自然掉牌顯示,信號為四條橫條顯示。顏色有紅、黃受光色二種.顯示清晰視角寬廣。信號消失時,觸點自然復回,信號牌有手動復歸及自動復歸二種,外殼采用引進的Combiflex凸出式模數化插入結構。

三、RXSF1信號繼電器特點

1.繼電器體積小,在最小的安裝外殼內裝有二個獨立的信號繼電器。

2.信號牌顯示清晰,每一個繼電器有三付觸點。

3.繼電器上的能牌可以脫卸,因此可印上所需的文字。

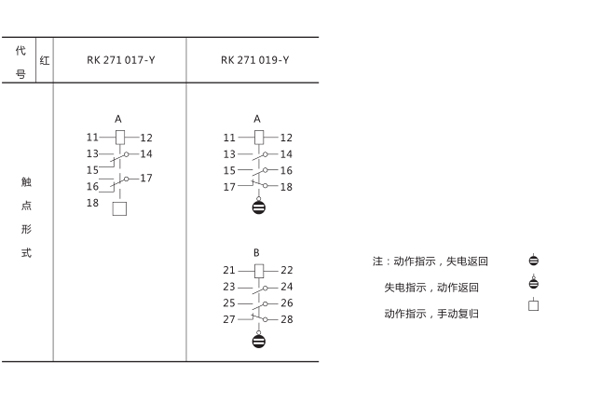

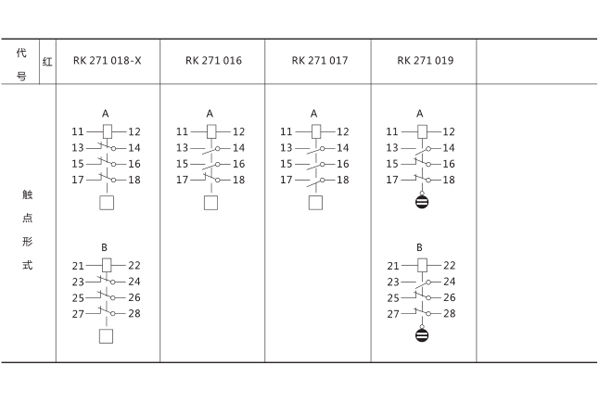

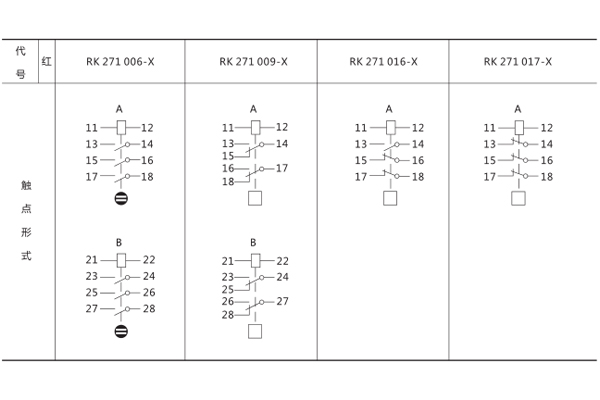

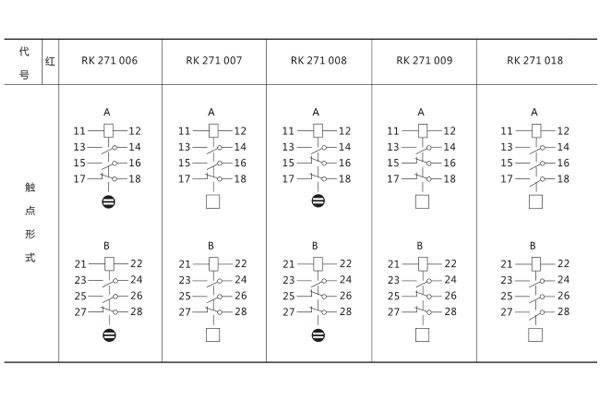

四、RXSF1信號繼電器接線圖
