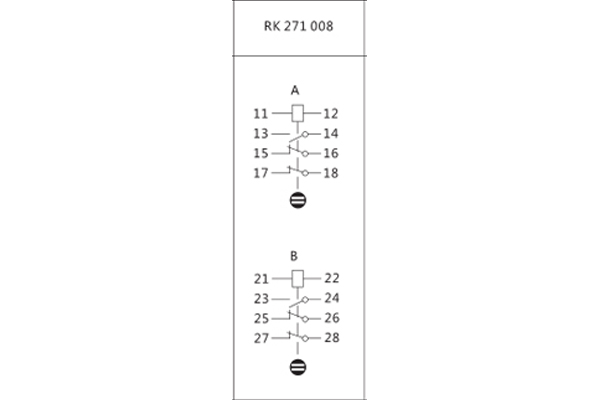

一、RXSF1-RK271008雙掉牌信號繼電器接線圖

二、RXSF1-RK271008雙掉牌信號繼電器技術參數

1.動作值:電壓型≤70%額定電壓;電流型為90%額定電流。

2.返回值: >2%額定電壓或電流。

3.動作時間:電壓型30ms,電流型2倍額定電流時為15ms。

4.線圈功耗:電壓型<1.5W,電流型<0.2W。

5.電流型線國能長期通入250%額定電流。

6.電流型動作掉牌的最短脈沖時間為50ms。

7.觸點能力與RXMA1型相同。

8.絕緣耐壓: 50Hz, lmin, 2kV。

9.沖擊電壓: 5kV。

10.能承受5-15Hz中等震級的地震波沖擊

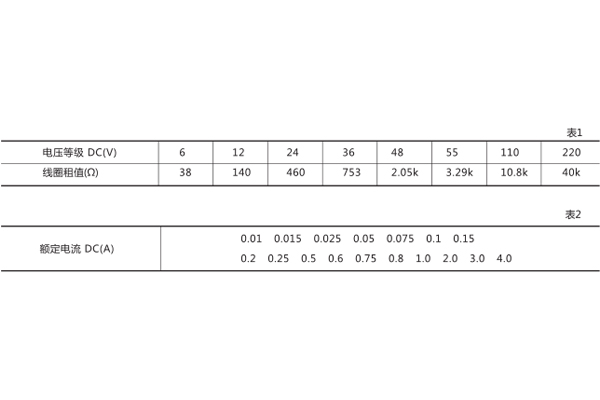

11.額定電壓、額定電流及線圈阻值。

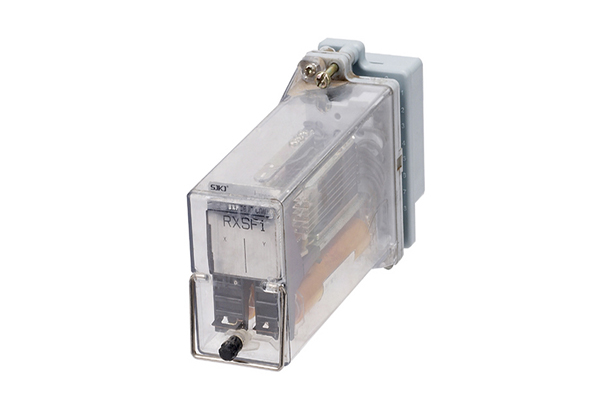

三、RXSF1-RK271008雙掉牌信號繼電器特點

1.繼電器體積小,在最小的安裝外殼內裝有二個獨立的信號繼電器。

2.信號牌顯示清晰,每一個繼電器有三付觸點。

3.繼電器上的能牌可以脫卸,因此可印上所需的文字。
