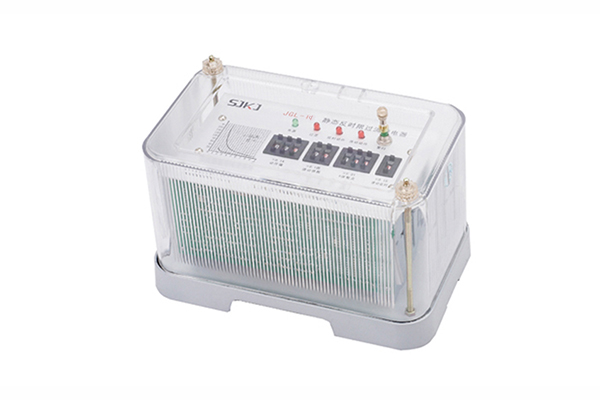

一、JGL-14靜態反時限過流繼電器說明書

1、JGL-14系列靜態反時限過流繼電器( 以下簡稱繼電器 )具有反時限特性，用于發電機、變壓器及輸配電系統的繼電器保護裝置中。在設備過 負荷或短路時，能按預定的時限可靠動作，發出信號或切除故障部分。

2、本繼電器為集成電路靜態型繼電器，采用數碼開關整定電流值，直觀方便，改變整定值無須檢驗，整定范圍為2-9.9A級差為0.1A；精度 高、功耗小、動作時間快、返回系數高，是GL- 型過流繼電器理想的更新?lián)Q代產品。

3、本繼電器執行電力行業標準DL478-2001《靜態繼電器保護及安全自動裝置通用技術條件》；機械行業標準JB3346-83《反時限過流繼電器 技術條件》。

二、JGL-14靜態反時限過流繼電器型號分類及含義

本繼電器型號與被替換老型號對照表：

三、JGL-14靜態反時限過流繼電器主要技術指標

1、額定值：50Hz交流5A，波形畸變不超過2%。

2、過流整定范圍為2-9.9A(無輔助電源)，級差為0.1A，電流整定值誤差不大于±3％。

3、速動倍數整定范圍為2-9.9倍，級差為0.1倍， 電流速動整定值誤差不大于±3％。 繼電器的速動電流用電流整定值的倍數表示：速動電流=速動倍數×整定電流。

4、速動動作時間：繼電器任一整定點上，在1.2倍速動電流時的動作時間不大于50ms。

5、返回系數：不小于0.9。

6、反時限特性曲線動作方程：

7、反時限特性時間整定誤差：

a) 當 I/Is＜2 時,平均誤差不大于10%；

b) 當 I/Is＞2 時,平均誤差不大于5%+30ms。

8、典型反時限特性，見下表：

9、功率消耗：

額定電流時功率消耗不大于6VA。

10、觸點容量

a、接通容量：在直流電壓不超過250V時，結構1型產品觸點連續接通電流為10A；

b、斷開容量：在電壓不超過250V的感性負荷回路中(L/R=5ms)，結構1型產品分?jǐn)嗳萘繛?0W。

c、過載能力：繼電器的觸點能可靠地?cái)嚅_1.5倍規定容量的電流5次，且觸點的性能仍符合技術標準的要求。

11、 介質強度：

在標準試驗大氣條件下，各導電部分連在一起對外露非帶電金屬部分及外殼之間，應能承受交流有效值2000V/50Hz的試驗電壓，歷時1min，無 絕緣擊穿或閃絡現象。 同一組動、靜觸點之間應能承受交流有效值1000V/50Hz的試驗電壓；歷時1min，無絕緣擊穿或閃絡現象。 不同一組觸點之間應能承受交流有效值2000V/50Hz的試驗電壓，歷時1min，無絕緣擊穿或閃絡現象。

12、 絕緣電阻 在標準試驗大氣條件下，繼電器各導電部分對外露非帶電金屬部分及外殼之間，用開路電壓為500V的測試儀器測其絕緣值，應不小于20MΩ。

工作壽命：繼電器在規定的負荷下為80000次，平均無故障率時間為8萬小時。

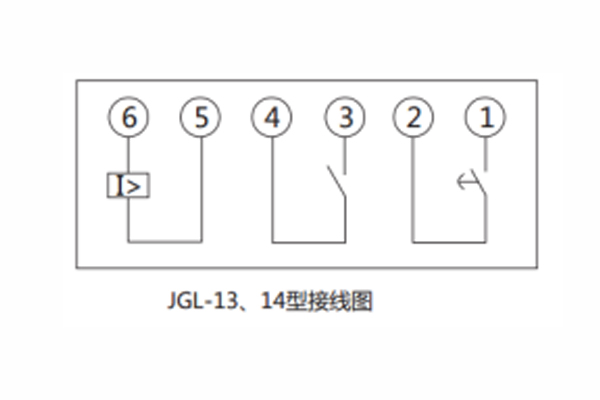

四、JGL-14靜態反時限過流繼電器接線圖
