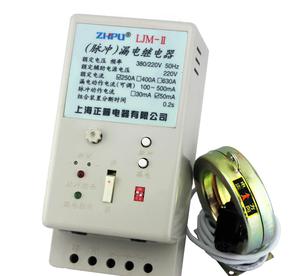

漏電繼電器

中性點接地式漏電開關、漏電繼電器不改變電源變壓器中性點接地運行方式，同時克服了電壓型漏電開關檢測線圈容易燒毀，容易發生誤動作等弊病。與一般形式的電流動作型漏電開關和漏電繼電器相比，共有以下優點：

(1)容易實現大容量化

一般形式的電流型漏電開關和漏電繼電器，總是將漏電檢測元件—電流互感器申聯在主回路中，三根或成四根導線均要通過互感器，導線越粗，則電流互感器的尺寸就越大。而中性點按地式漏電開共、漏電繼電器，將電流互感器移到了電源變壓器中性點接地線上，僅有一根接地線通過電流互感器。這樣，電流互感器就不需要很大，并且它與變壓器容量基本無關，主要決定于主開關的容量。所以，中性點接地式漏電開關、漏電繼電器容易實現大容量化。

(2)容易達到高靈敏度

中性點接地式漏電開關、漏電繼電路，電流互感器的鐵芯磁路長度小，原邊繞組一般情  況下不通過電流，僅在故障時，才瞬時通過較大的電流，所以原邊繞組的線徑可以選用細一些的導線，并且可繞數匝，電流互感器的付邊輸出就能大大提高，容易實現高靈敏度。

(3)能降低制造成本

普通型的電磁式漏電開關、漏電繼電器要能在幾十毫安的漏電電流下發生動作，就需要  電流互感器有較大的輸出和電磁式漏電脫扣器動作十分靈敏。電流互感器要達到較大輸出，  互感器的鐵芯就必須選用高導磁率、低嬌頑力的材料，選用價格較高的坡英合金或其它高導  磁率合金。電流互感器和漏電開關、漏電繼電器的成本中占有較大的比例。中性點接地式漏電開關、漏電繼電器的互感器小，自然價格也低。它的輸出大，電磁式漏電脫扣器的動作功率也大，這樣，電磁式屈心脫扣器也可降低成本。

漏電開關

當被保護電路上有嚴重漏電或人身觸電時，電流流過人體、大地、電流互感器原邊繞組  至電源變壓器中性點。只要漏電電流達到漏電動作電流值，電流互感器的二次繞組就輸出一個信號，觸動漏電脫扣器使主開關打開?；蛘哂陕╇娎^電器的輸出轉換觸頭動作，促動主開關的分勵脫扣器或失壓脫扣器或操作線圈動作，使主開關打開，從而起到漏電、觸電保護作用。

由于電流互感器的原邊繞組是用2.5毫米的電刷線，僅繞數匝而成，其電阻很小，感抗是一個變量，其數值也很小，接在電源變壓器中性點接地線中，在接地電阻之中，所占的比例很小。因此它們屬中性點接地運行方式，其本身仍屬電流動作型漏電開關或漏電繼電器。
