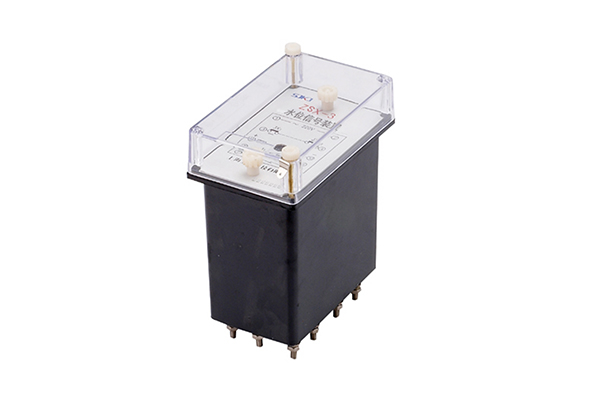

一、ZSX-3水位信號繼電器工作原理

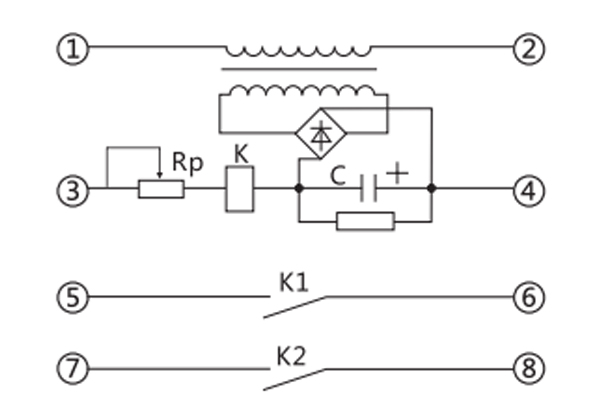

繼電器由變壓器、整流橋、小型密封電磁繼電器、電容器、電位器等組成。原理接線圖見圖1。

繼電器端子①、②接交流220V、50Hz電源,當水位上升到使③、④(接水位電極)形成通路時電磁繼電器K動作,動合觸點閉合,繼電器發出信號。

二、ZSX-3水位信號繼電器用途

ZSX-3水位信號繼電器用于水輪合發電機組自動化系統中,作為反應水位變化的信號元件。

三、ZSX-3水位信號繼電器技術條件

1、額定電壓:繼電器的額定電壓為交流220V、50Hz。

2、動作值:繼電器的動作電壓不超過85%額定電壓。

3、動作時間:在額定電壓下,繼電器動作時間不大于50ms。

4、功率消耗:在額定電壓下,功率消耗不大于3VA。

5、線圈溫升:當周圍環境為40°C時,繼電器線圈應能長期承受1.1倍額定電壓,其溫升不超過60°C。

6、觸點斷開容量:在直流有感(τ=5ms)回路,U≤250V,I≤0.4A為30W。

7、介質強度:繼電器所有電路對外殼之間及非帶電金屬部分應能耐受2?(有效值),50Hz的交流試驗電壓,歷時1min,而無絕緣擊穿或閃絡現象。

8、壽命:機械壽命為104次;電壽命為103次。
