一、DZ-700E/3030中間繼電器主要用途

DZ-700E/3030D中間繼電器主要用于直流操作的各種繼電器保護和自動控制裝置中，用來擴大被控電路數量。

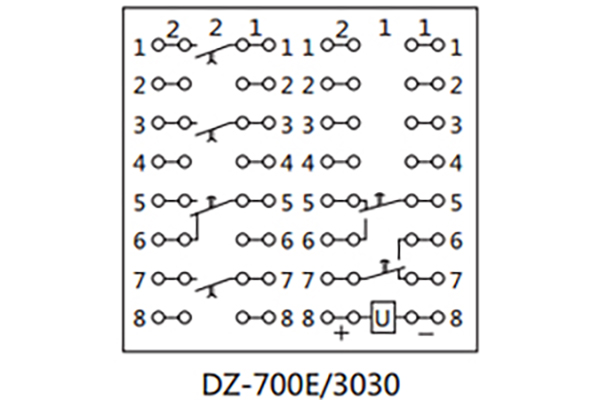

二、DZ-700E/3030中間繼電器內部接線圖及外引接線圖（背視）

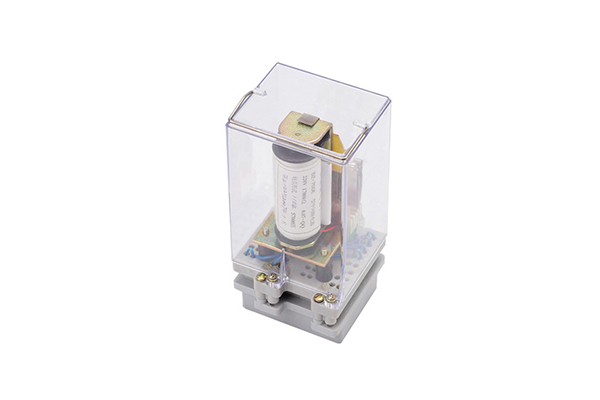

三、DZ-700E/3030中間繼電器結構特點

DZ-700E/3030中間繼電器基本殼體采用JCK-10系列殼體組件中的JCK-11/3殼體。安裝接線有凸出式前接線及后接線。電磁式結構，延時返回。

四、DZ-700E/3030中間繼電器主要技術參數

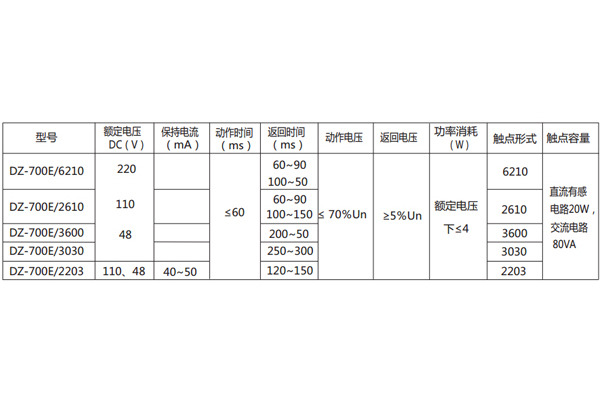

DZ-700E/3030中間繼電器主要技術參數見表

注：觸點形式用4位數字代碼表征。例如，6210表示6動合，2動斷，1轉換，無過渡轉換。

五、DZ-700E/3030中間繼電器的介質強度

對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。

①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz；

②動、靜觸點之間1000V/50Hz；

③常開觸點（繼電器上的NO）與常閉觸點（繼電器上的NC）之間1000V/50Hz；

④觸點與電壓回路之間1000V/50Hz。
