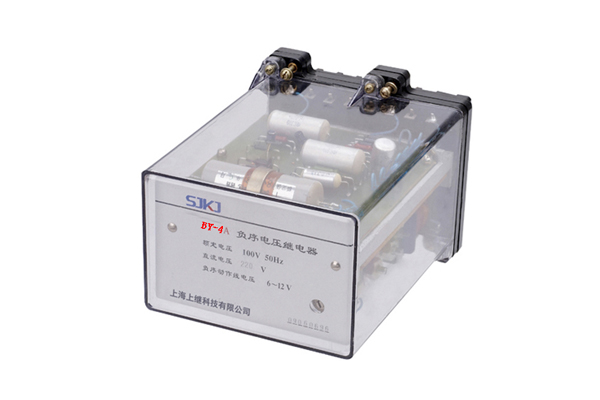

一、BY-4A電壓繼電器結構及工作原理

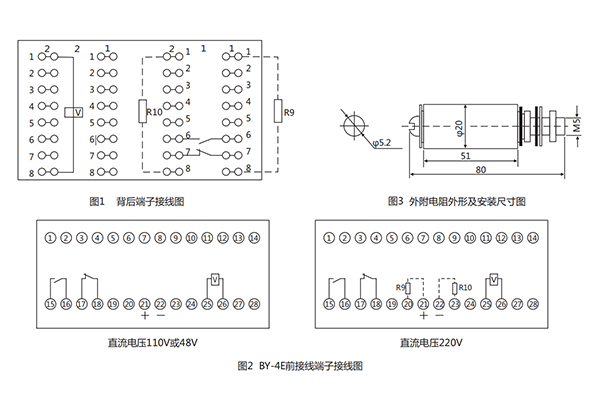

背后端子接線圖見圖1，前接線端子接線圖見圖2，外附電阻外形及安裝尺寸圖見圖3（只有220V時有外附電阻）。

繼電器由電壓互感器、整流濾波及觸發回路、執行元件等環節組成。在正常情況下，繼電器輸入電壓接近于零，執行元件（小中間繼電器）不動作。當所加交流電壓高于繼電器整定值時，觸發器翻轉，中間繼電器動作，使動合觸點閉合，動斷觸點斷開，完成了繼電器的作用。

繼電器原理見圖4。

二、BY-4A電壓繼電器調試使用方法

1.直流回路檢查合上直流電源（注意正、負極性）檢查穩壓回路電壓是否正常（穩壓回路電壓應為 16V~19V）。然后將第一個三極管的基極和發射短接，此時小中間繼電器應立即動作，即證明直流回路完好。

2.交流回路檢查

一次通100V時，二次電壓約為40V（開路）。

3.整組試驗

利用自耦變壓器調整交流電壓，加給繼電器一次回路，改變電位器R8，使繼電器在2V~15V范圍動作。

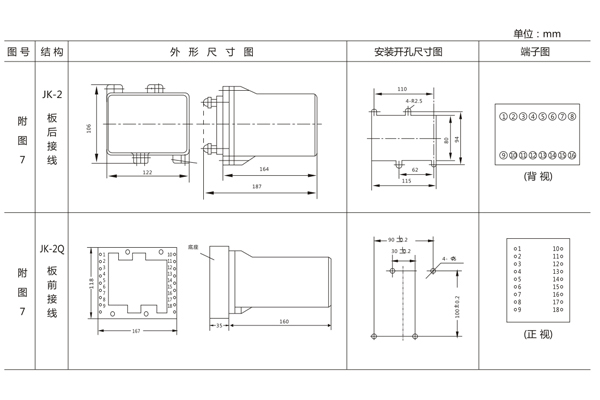

三、BY-4A電壓繼電器開孔尺寸
