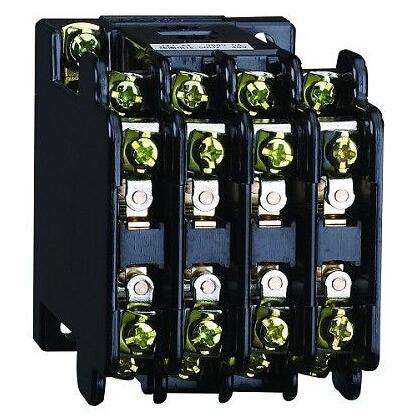

電磁繼電器概述

電磁繼電器是自動控制電路中常用的一種元件。實際上它是用較小電流控制較大電流的一種自動開關。因此，廣泛應用于電子設備中。電磁繼電器一般由一個線圈、鐵心、一組成幾組帶觸點的簧片組成。

電磁繼電器工作原理

當線圈通電以后，鐵心被磁化產生足夠大的電磁力，吸動銜鐵并帶動簧片，使動觸點和靜觸點閉合或分開；當線圈斷電后，電磁吸力消失，銜鐵返回原來的位置，動觸點和靜觸點又恢復到原來閉合或分開的狀態。應用時只要把需要控制的電路接到觸點上，就可利用繼電器達到控制的目的。

電磁繼電器特性參數

 1.直流電阻：這是指線圈的直流電阻。有些產品說明書中給出額定工作電壓和直流電阻，這時可根據歐姆定律求出額定工作電流。若已知額定工作電流和直流電阻，亦可求出額定工作電壓。

 2.吸合電流：它是指繼電器能夠產生吸合動作的最小電流。在實際使用中，要使繼電器可靠吸合，給定電壓可以等于或略高于額定工作電壓。一般不要大于額定工作電壓的 1.5 倍。否則會燒毀線圈。

 3.釋放電流：它是指繼電器產生釋放動作的**電流。如果減小處于吸合狀態的繼電器的電流，當電流減小到一定程度時，繼電器恢復到未通電時的狀態，這個過程稱為繼電器的釋放動作。釋放電流比吸合電流小得多。

 4.觸點負荷：它是指繼電器觸點允許的電壓或電流。它決定了繼電器能控制電壓和電流的大小。應用時不能用觸點負荷小的繼電器去控制大電流或高電壓。例如： JRX-13F 電磁繼電器的觸點負荷是 0.02A× 12V，就不能用它去控制 220V 的電路通斷。

上海上繼科技有限公司（專注電力保護繼電器，微機綜合保護裝置，電力儀表生產廠家）

（以上內容部分取自網絡，僅供參考），感謝觀看！
