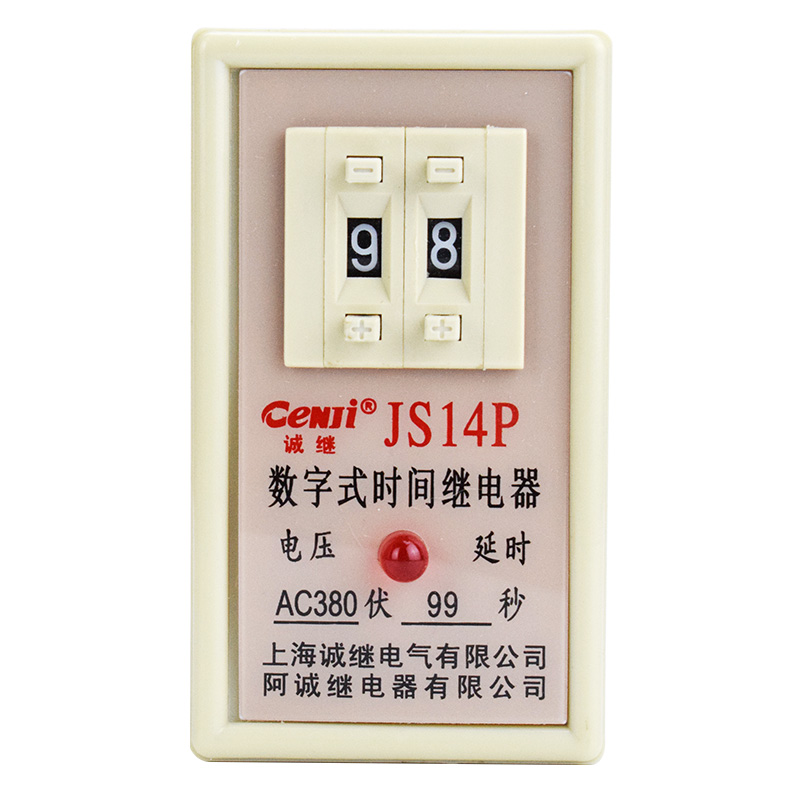

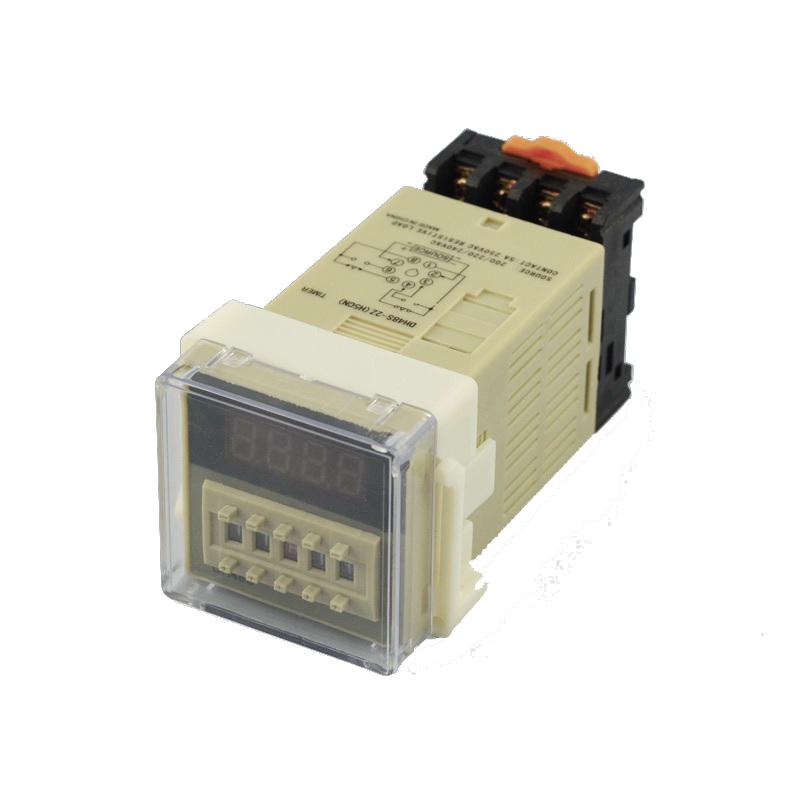

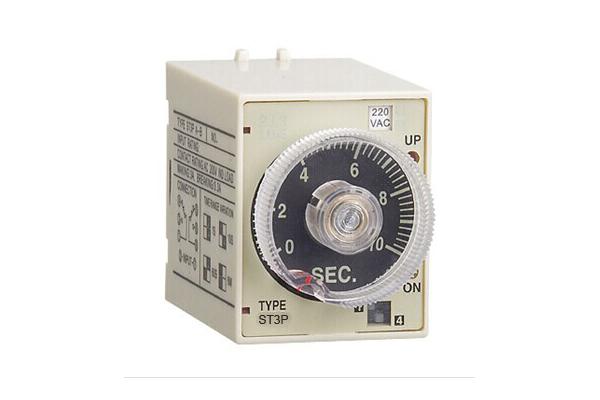

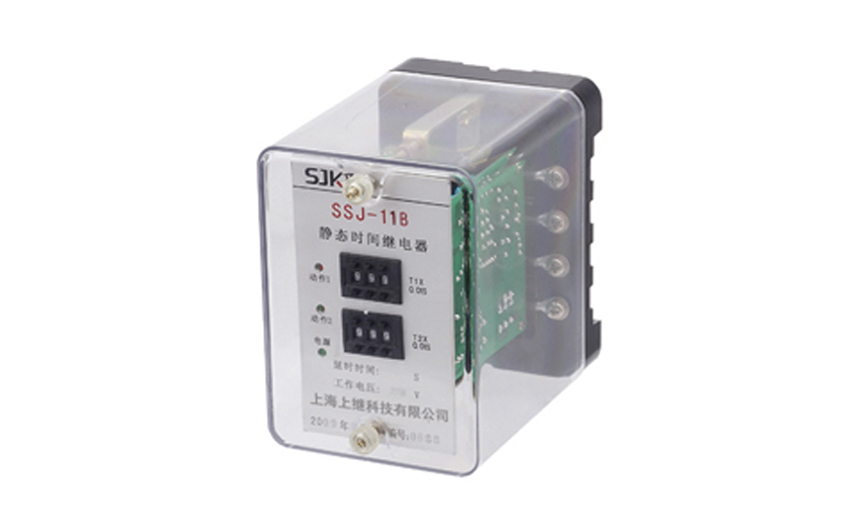

時間繼電器有很多種SSJ系列靜態時間繼電器用于電力系統二次回路電器保護及自動控制回路中，作為延遲裝置，使被控元件得到所需延遲時。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間準確、整定直觀方便、范圍寬、工作電源采用開關電源變換、交直流通用、完全可替代電磁型時間繼電器。SSJ系列有：SSJ-11B、SSJ-11A、SSJ-12B、SSJ-12A、SSJ-21B、SSJ-21A、SSJ-22B、SSJ-22A、SSJ-31B、SSJ-31A、SSJ-32B、SSJ-32A、SSJ-41B、SSJ-41A等。今天主要給大家介紹SSJ-11B，時間繼電器的第四張圖也就是SSJ-11B。

時間繼電器

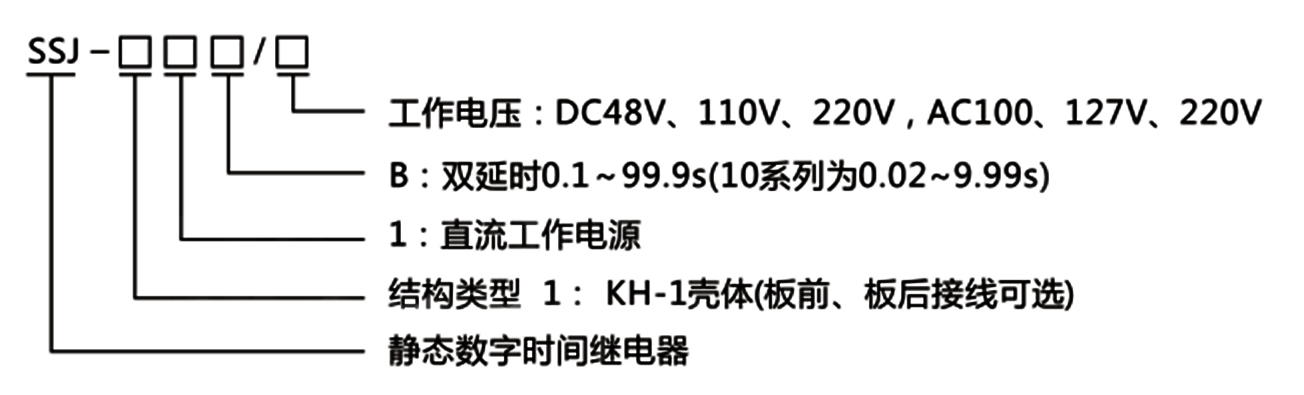

一：SSJ-11B時間繼電器型號命名及含義

二：SSJ-11B靜態時間繼電器產品構成及工作原理

1、SSJ-11B靜態時間繼電器延時精度遠高于DS型電磁式時間繼電器,能滿足電力系統繼電保護中縮短保護時間級差的要求,是目前時間繼電器理想的更新?lián)Q代產品。該繼電器外形結構和內部接線、工作方式、整定范圍與DS系列時間繼電器相同,僅整定方式不同,拔碼開關的三位數乘以0.01s或0.ls時間時基即為整定時間,改變整定值無需進行校驗。

2、SSJ-11B靜態時間繼電器為動作延時型數字時間繼電器,由進口CMOS集成電路構成,繼電器由振蕩器、分頻器和三級脈沖計數器組成,通過BCD碼拔碼開關整定延時值。

3、SSJ-11B靜態時間繼電器通常不帶電,施加額定電壓后,繼電器內部瞬動繼電器動作、同時晶振起振,產生時鐘脈沖,經分頻后由計數器計脈沖數,當所計脈沖數達到延時整定值時,觸發器翻轉,驅動出口繼電器動作,實現所需延時,由于采用了晶體振蕩器并增加時間補償預置電路,對于極短的延時信也嚴格符合整定值,具有極高的精度。

4、繼電器的雙延時回路延時相對獨立,并各自驅動一個執行繼電器,所以兩個執行繼電器的動合觸點按延時長短,可作為繼電器的中止和滑動觸點使用,但滑動觸點閉合后,其閉合狀態一直保持到繼電器失電返回為止,如用戶需滑動觸點閉合一定時間后立即返回,訂貨時需特別注明,并提出滑動觸點的閉合持續時間。

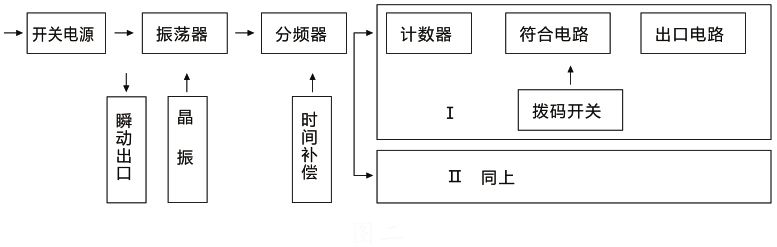

5、繼電器原理圖見圖一

圖一

三：SSJ-11B靜態時間繼電器技術要求

1、延時準確度a、延時整定值的平均誤差:在基準條件下,繼電器延時整定值平均誤差絕對值不大于整定值的0.1%+3ms;平均誤差=(5次測量平均值一整定值)/整定值 x100%。b、延時一致性:在基準條件下,繼電器延時一致性不大于整定值的(3-10ms)。c、在-10~ 50°C的溫度下,任一延時整定值的平均誤差(包含一致性)的絕對值不大于整定值的0.1%+5ms。

2、工作電壓:動作電壓不大于額定電壓的70%時,繼電器應可靠工作。

3、繼電器的返回時間切斷電器電源,出口觸點返回至起始位置的時間,對于使用直流電源工作的品種,應不大于25ms。

4、繼電器的返回電壓降低繼電器電壓不小于額定電壓的10%時 , 繼電器觸點應可靠返回 。

5、功率消耗DC48V,不大于2W;DC110V或AC100~127V, 不大于4.5W(6.5VA),DC或AC220V,不大于8.1W(13VA)。

6、熱性能要求本系列繼電器可長期通電工作,當環境溫度為50°C時,可長期承受1.1倍額定電壓値。

7、電源工作特性:電源緩慢升降、突然通/斷電或通過料動觸點供電 ,繼電器能夠正常工作,并且無零秒出口及瞬動出口現象。

四：SSJ-11B靜態時間繼電器內部接線及外引接線圖(正視圖)

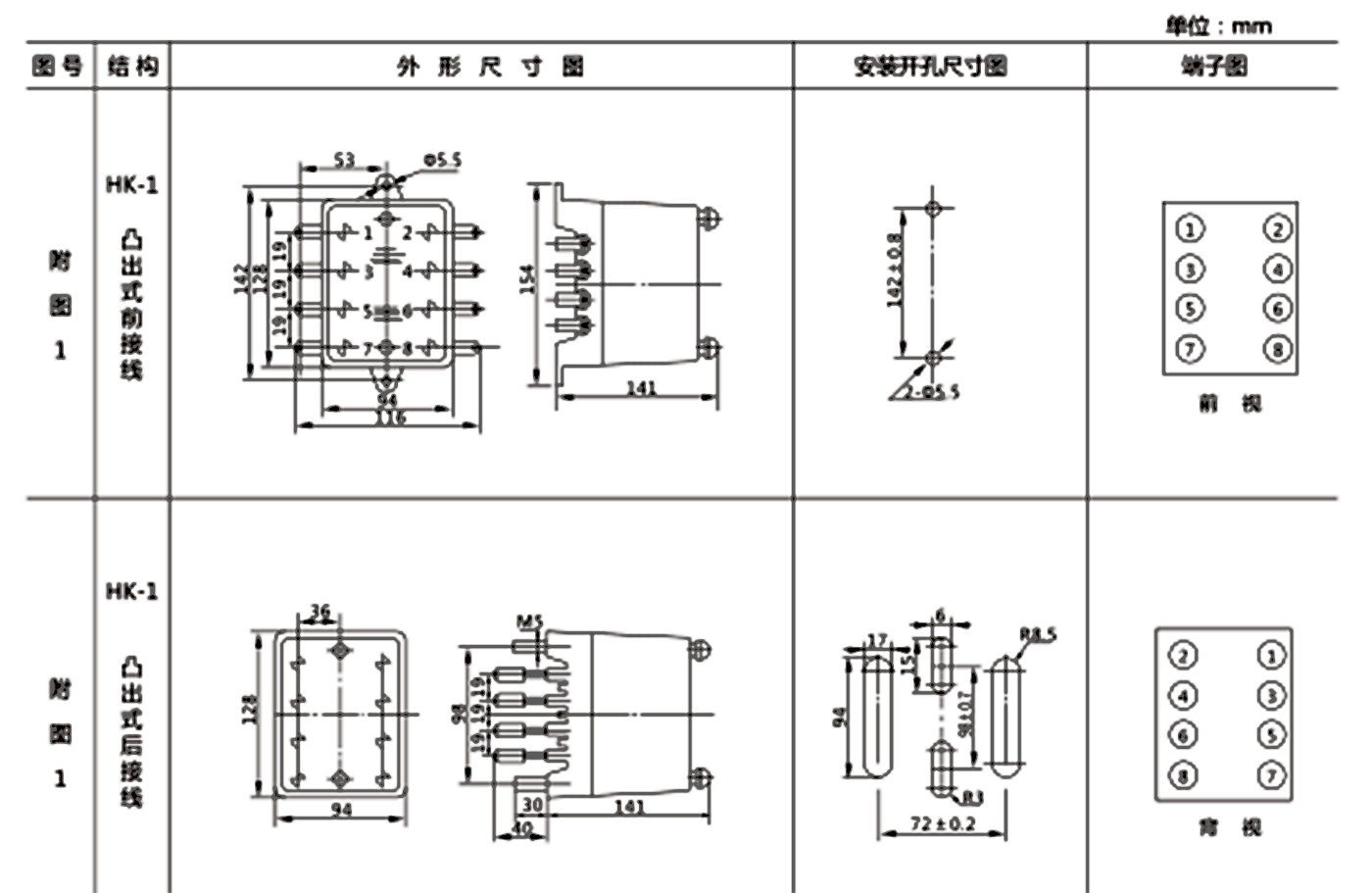

五：SSJ-11B靜態時間繼電器外形及開孔尺寸圖
