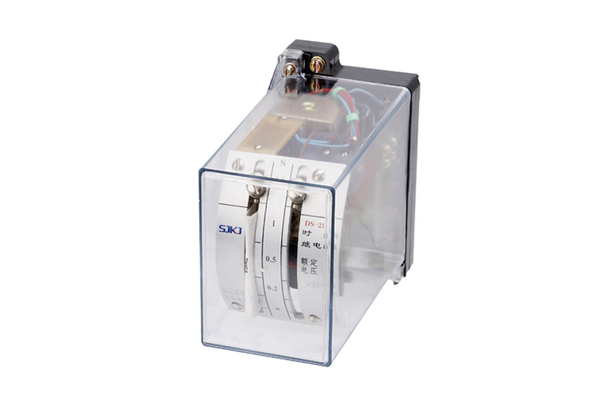

DS-20系列時間繼電器

一、應用范圍

DS-20系列時間繼電器作為輔助元件用于各種保護和自動控制線路中，使被控元件的動作得到可調節的延時。繼電器DS-21~24是短時帶電的時間繼電器；DS-21/C~20/C是長期帶電的時間繼電器（帶外附電阻）；DS25~28是交流時間繼電器。該繼電器具有一付瞬動轉換觸點，一付滑動延時主觸點和一付終止延時主觸點。

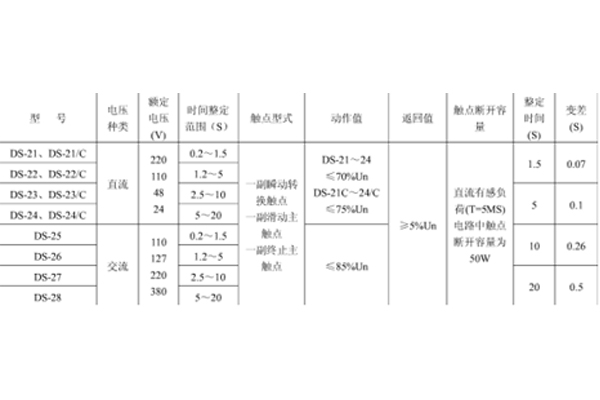

二、主要技術數據

注：1、型號后帶“C”者線圈可以長期耐受110％額定電壓，其他則耐受110％額定電壓1.5—2分鐘，溫升仍在允許范圍內。

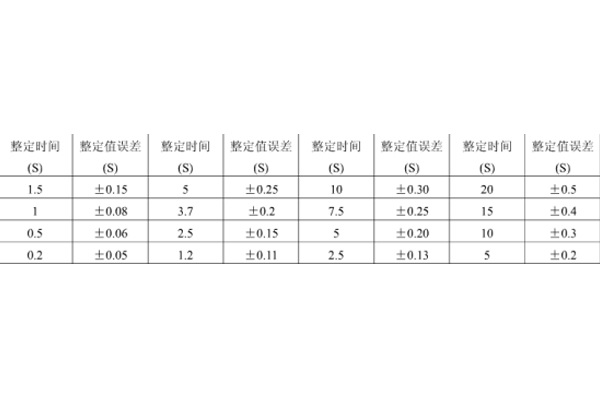

動作時間變差系指在同一整定點上，測量10次**與最小動作時間之差，繼電器主觸點延時整定值誤差應符合下表規定：

三、正常使用條件

1、海拔高度不超過2000米；

2、周圍**變化范圍為-25℃到+40℃；

3、最濕度的月平均**相對濕度為90％，同時該月的月平均**溫度為25℃；

4、與垂直面的安裝傾斜度不超過5°；

5、無顯著搖擺和沖擊振的地方；

6、在無爆炸危險的介質中，且無腐蝕金屬和破壞絕緣的氣體與塵埃；

7、在沒有雨雪侵襲的地方；

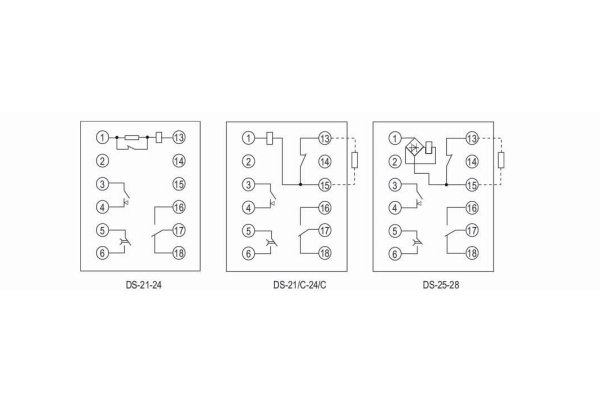

四、內部接線及外引接線圖（背視圖）

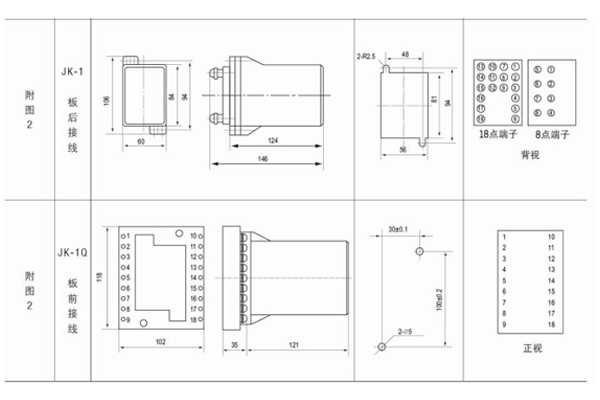

五、外形及開孔尺寸

DS-20采用JK-1殼體

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
