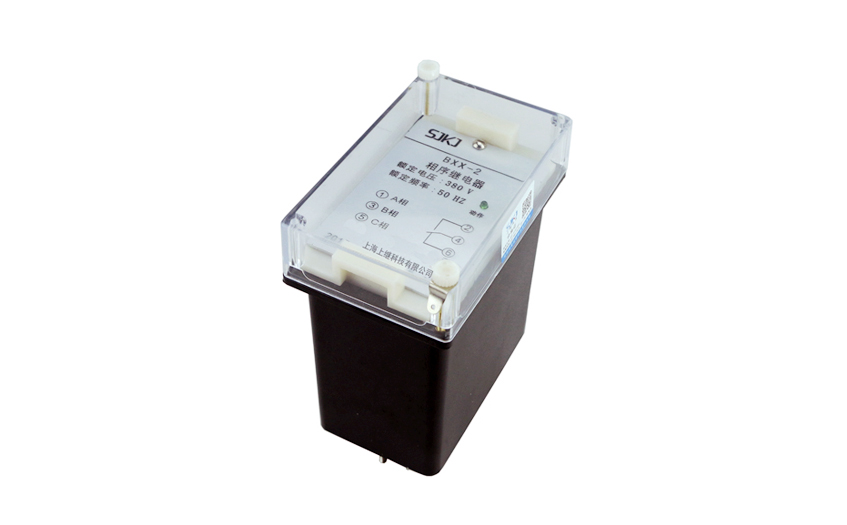

一、BXX-2相序繼電器的用途

BXX-2相序繼電器主要用于相序檢測或斷相保護中,當相序?yàn)檎_時,繼電器動作獲得輸出;當相序?yàn)椴徽_時或交流回路任一相斷線時,繼電器閉鎖。

二、BXX-2相序繼電器的參數

1額定線電壓: 380V、50Hz。

2觸點形式: 一轉換。

3電壓波動范圍: 80%~110%。

4功率消耗:在額定電壓下,三相總功率消耗不大于4VA。

5觸點容量:在有感負載直流電路中其時間常數為5±0.75ms,當電壓不大于220V.電流不大于0.4A,觸點容量不大于30W。

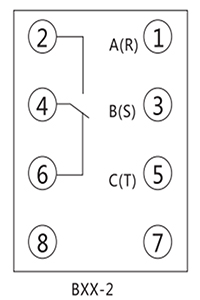

三、BXX-2相序繼電器的接線圖

四、BXX-2相序繼電器的開孔尺寸

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
