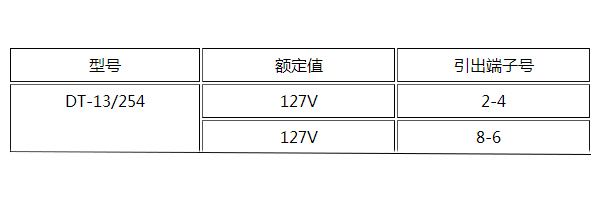

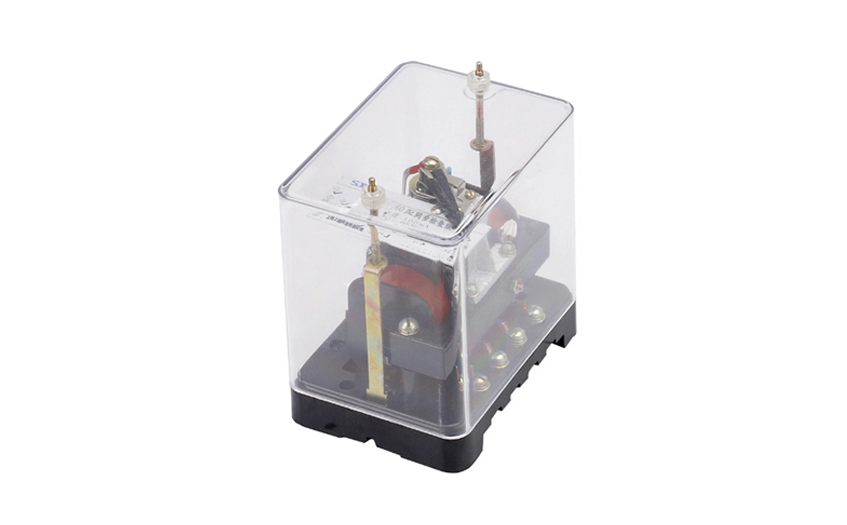

一、DT-13/254同步繼電器的額定值

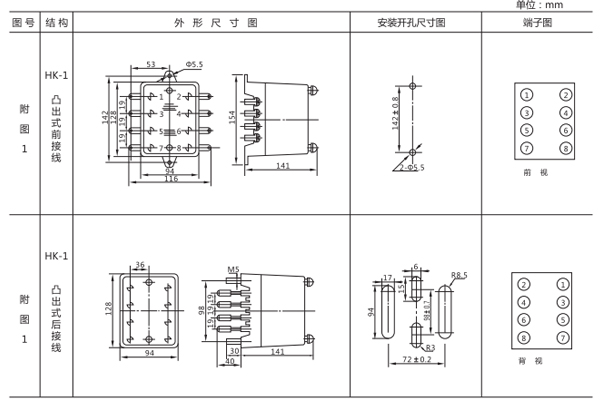

二、DT-13/254同步繼電器的安裝尺寸

DT-13采用HK-1殼體，如圖所示

三、DT-13/254同步繼電器的技術參數

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作;

1.返回系數:不大于0.8。

2.功率消耗:不大于3.5VA。

3.介質強度:導電部分對于非帯電金屬的介質強度耐受50Hz交流電,電壓2KV歷時1min。

4.觸點容量：當電壓為在220V以下電流在2A以下時. 在具有電感性負荷的直流電路(時間常數為5±0.75 ms)中觸點的斷開功率為50W;在交流電路中觸點的斷開功率為250VA。

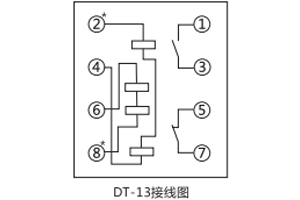

四、DT-13/254同步繼電器的接線圖

五、DT-13/254同步繼電器的概述

同步繼電器系由電壓（流）互感器T1、T2整流濾波回路、電壓比較回路及出口回路等環節組成，裝在組合插件式殼體里。

兩個交流電壓（或電流）分別加于電壓（流）互感器T1、T2的一次繞組上，因其二次繞組反極性連接，當加在一次繞組上的兩電壓（或電流）同相時，在互感器二次所產生的電勢相抵消，二次輸出電壓等于零。（不平衡電壓不超過0.5V），比較器處于原始狀態（“–”端電位低于“＋”端電位，并輸出高電平），執行元件K不動作，當一次繞組上所加的兩電壓（或電流）不同相時，在互感器二次所產生的電勢就不能互相抵消，而產生電壓差，當電壓差值大于一定值（正端電壓）時，比較器翻轉，輸出低電平，執行元件K動作。

當任何一個輸入電壓（或電流）為零或很低時，情況和兩個電壓（或電流）不同相時相同，繼電器也應立即動作。

二次輸出電壓大小與一次輸入兩電壓（或電流）相位差及幅值有關，當幅值一定時相位差越大，二次輸出電壓也越大，反之則越小。

六、DT-13/254同步繼電器的廠家介紹

上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。擁有資深繼電保護專家團隊和國內**的檢測儀器及校驗設備。同時還引用國內外先進技術，來進行技術創新。本公司的產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上，產品遠銷東南亞及中東地區。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測，獲得ISO-9001:2000國際質量體系認證?！翱萍紕?chuàng)新，誠信務實”是公司的經營理念，本公司以高超的技術支持和對用戶高度負責的售后服務贏得了輸配電成套企業的信賴，且樹立了良好的信譽。

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
