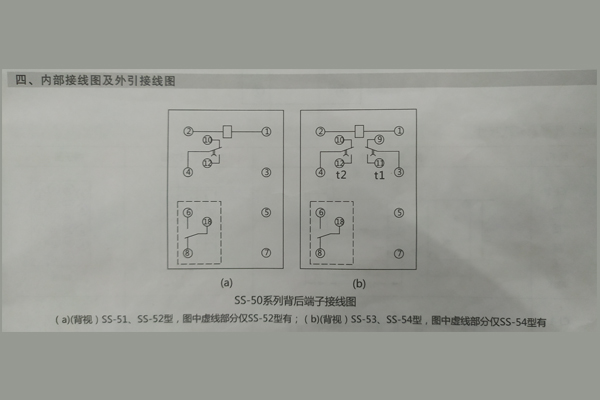

一、SS-53時間繼電器接線圖

二、SS-53時間繼電器接線圖概述：

時間繼電器（time relay）是一種利用電磁原理或機械原理實現延時控制的自動開關裝置。當加入（或去掉）輸入的動作信號后，其輸出電路需經過規定的準確時間才產生跳躍式變化（或觸頭動作）的一種繼電器。是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。同時，時間繼電器也是一種利用電磁原理或機械原理實現延時控制的控制電器。它的種類很多，有空氣阻尼型、電動型和電子型等。

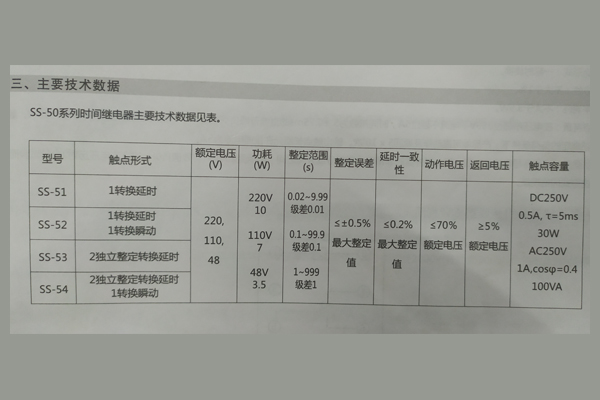

三、SS-53時間繼電器主要技術數據

四、SS-53時間繼電器結構特點

該繼電器為集成電路式晶振，分頻原理。殼體組件代號：嵌入式后接線結構為A11K,凸出式后接線結構為A11H,凸出式前接線結構為A11Q

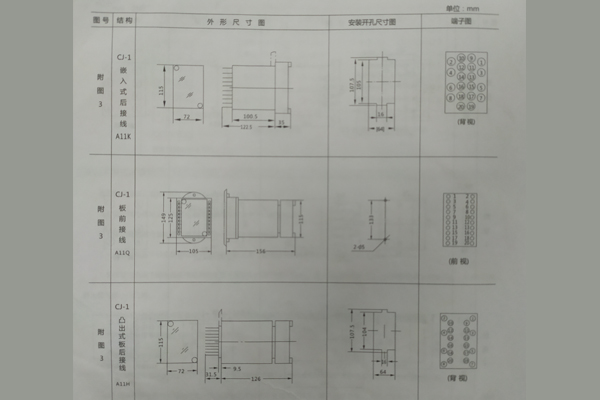

五、SS-53時間繼電器外形及開孔尺寸

上海上繼科技有限公司（專注時間繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

（以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
