電纜分支箱在哪些地方使用？電纜分支箱結構特點你知道么？電纜分支箱如何機型安裝調試？本文為大家詳細介紹電纜分支箱常識知識。

    概述

        電纜分支箱由箱體、電纜附件、電器元件、負荷開關和二次元件等共同組成，在電網中作為電纜分接、連接及電能分配和轉移使用。

    特點

        1、結構較為靈活可單獨使用負荷開關，也科技根據實際使用需求整柜安裝負荷開關；

        2、把絕緣母線、電纜接頭和負荷開關有機結合達到全封閉、全絕緣和可觸摸的目的；

        3、可根據用戶使用需求選擇多達5個分支進出線；

        4、外觀美麗大方、免維護、操作簡單方便、占地面積??；

        5、還可加裝控制電源、電源PT、RTU、短路故障指示器和FTU等一次、二次元件。

    使用條件及場所

        1、溫度要求：電纜分支箱可在零下40℃至45℃之間工作；

        2、相對濕度：日均值小于95％且月均值小于90％；

        3、安裝使用的海拔高度要低于1000米；

        4、安裝環境還要求地震強度低于8度、風速小于35米/秒、安裝傾斜角度小于5°且污穢等級小于等于三級。

        5、使用場所：電纜分支箱主要在額定頻率50HZ下的環網系統中電纜接點作為分配電能使用，在大型工礦、城市工業區、商業街和住宅小區的配電網中廣泛使用，特別是在老舊城市電網改造中可以節約設備及電纜的投入（還能提升供電的可靠性）。

    相關標準

        很多人都想知道電纜分支箱的設計、生產是根據哪些國家標準呢？目前國內外的電纜分支箱生產廠家設計生產依據的標準有GB/T11022、GB/T12706.4、GB3804、GB4208、GB11032和GB311.1等，對技術條件、附件要求、外殼防護、絕緣性等做了相關要求。

    型號含義

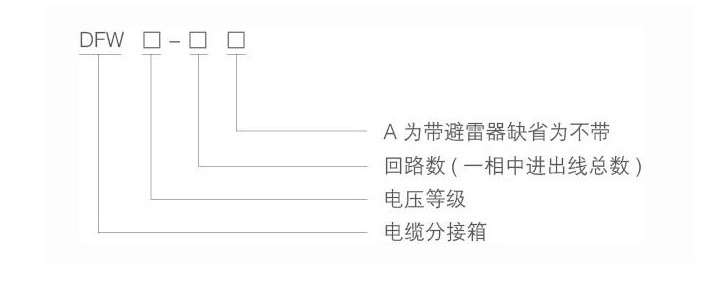

        目前電纜分支箱一般使用DFW□-□□來表示，其中DFW表示電纜分支箱的意思，第一個□表示電壓等級、第二個□表示回路數量、最后一個□為A代表帶避雷器（不帶省去），具體的型號含義圖文詳解如下圖所示。

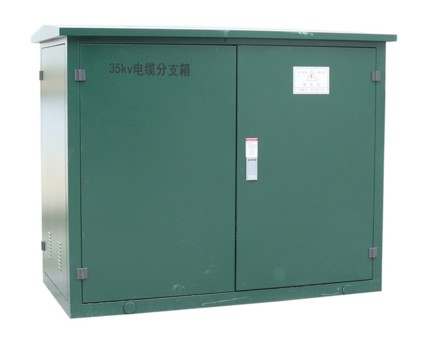

    結構特點

        1、電纜分支箱的導電回路由電纜附件和電纜通過內脹應力錐結構配合而達到全絕緣和全密封的效果；

        2、接頭支架使用不銹鋼彎制而成既強度高又不會產生渦流；

        3、分支箱外殼使用彩鋼板或不銹鋼制作而成，可以在大多數惡劣環境中安裝使用；

        4、根據用戶使用需求可加裝真空負荷開關或SF6負荷開關；

        5、分支箱的前后門都可以打開進行操作維護及附件的安裝等。

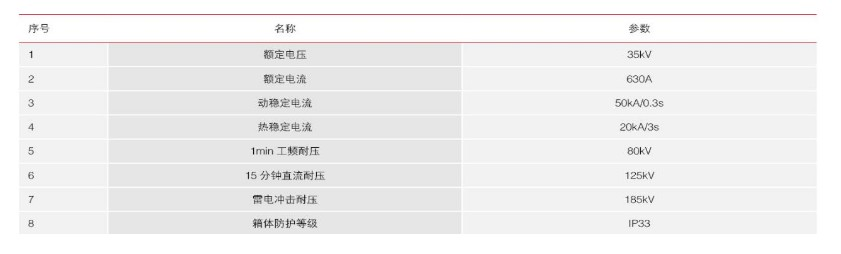

    技術參數

    安裝、調試

        電纜分支箱在安裝運行之前要進行以下幾點調試工作：

        1、耐壓實驗，不帶電纜時工頻耐壓為42KV/分鐘無閃絡、無擊穿；

        2、電阻測量，分支箱主回路電阻值應當小于60μ歐；

        3、操作檢查，對主開關分合15次不應出現拒分和拒合的情況；

        4、帶電顯示器檢查，把電壓上升到3千伏指示燈應當開始亮，當電壓達到10千伏時指示燈較亮。
