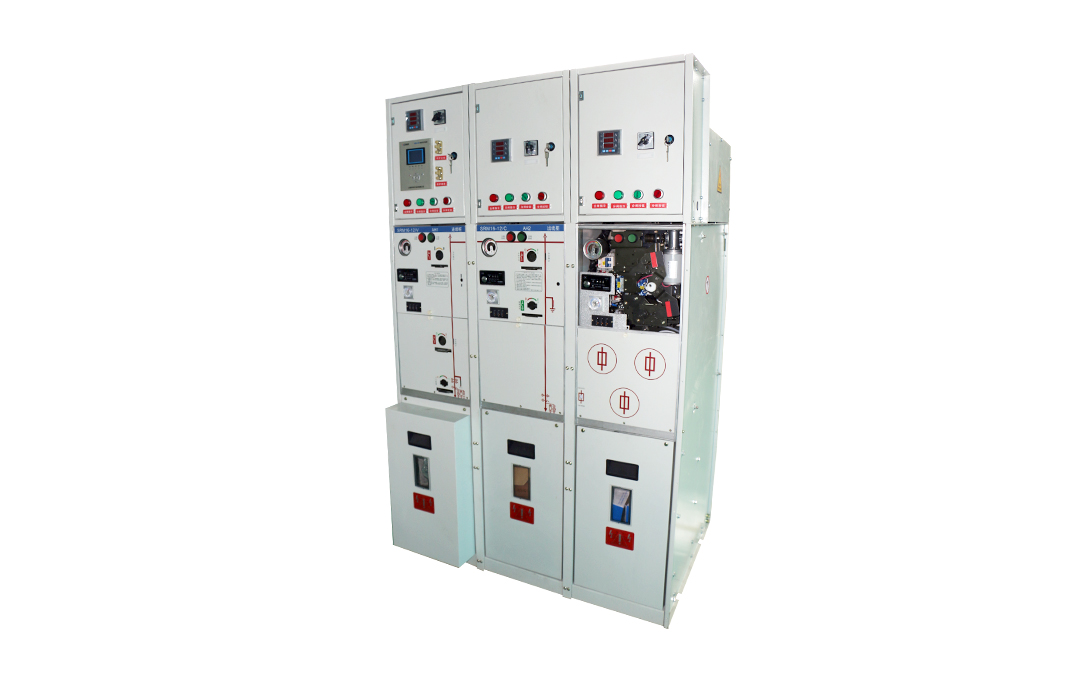

SF6充氣柜現在使用率很高領域也很廣絕緣系數高。SF6充氣柜現在屬于是比較常用的種開關設備了，接下來我們來分析下它都需要哪些技術條件。目前電網中存在的10千伏的環網柜大概可以分為兩中類型，一類為空氣絕緣環網柜可以成為半絕緣環網柜，另一類為全絕緣充氣式環網柜也可以說是充氣柜了。

      首先是全絕緣充氣式環網柜(以下簡稱充氣柜)，充氣柜采用的標準201不銹鋼材質作為絕緣氣體的封閉殼體，以SF6(六氟化硫)氣體作為絕緣介質和滅弧。這種充氣柜通常生產出一至六路等開關柜柜型，有技術的廠家還可以將其中的兩種甚至更多的柜型相互接連通過連接套管，進行擴展達到用戶的需求。充氣柜內的連接匯流母排由于處于全絕緣的電氣結構，使用于很多場所。其次空氣絕緣環網柜匯流排通常為裸銅排或者外加熱縮套管，單純的以空氣或者絕緣強度不高的熱縮套管作為絕緣介質。這種開關柜由于設計單元柜也是可以擴展結合組裝組合做到方便快捷。

      SF6充氣柜的技術特點為：全密封與全絕緣安全系數高的箱體結構；母線和開關及帶電部件完全封閉在標準201不銹鋼材質殼體當中。即使短時間浸泡在水中的環境條件下也能夠保證開關的正常運作以及安全。采用模塊化、小型化的設計，結構簡單緊湊操作靈活聯結可靠等特點，對各種不同的場所都能去做相應的單元組合提供給用戶滿意的技術方案。性能指標:SF6氣體壓力為20□下絕對壓力為1.4bar;氣體每年的泄漏率為0.2%。防護等級是IP67(防護灰塵吸入,防護短暫浸泡)；氣室不銹鋼厚度為3毫米；充氣柜內母線400mm2Cu，接地母線150mm2Cu；正常運行的環境條件**溫度40℃，**零下50℃，平均相對溫度≤95%，海拔高度≤2000米。滿足的標準:(GB/T推薦性國家標準、GB國家標準、IEC國際電工委員會標準),有GB/T11022；GB(3906、1985、16926、38041、1984、3309)；IEC(60056、60129、60256、60298、60420、60694)。技術參數:模塊分為CFVCB這四個，C為負荷開關，F(xiàn)為組合電器，V為真空開關以及隔離/接地開關，CB為真空斷路器以及隔離/接地開關。額定電壓都為12KV，額定頻率都為50HZ。工頻耐受電壓(相間/斷口)都為42/48KV。雷電中擊耐受電壓都為75/85KV。額定電流：C負荷開關630A，V真空開關630A，CB真空斷路器1250/630A。額定閉環開斷電流：C負荷開關630A。額定電纜充電開斷電流：C負荷開關10A。額定短路關合電流(峰值)：C負荷開關50A，F(xiàn)組合電器80A。機械壽命：C符合開關5000次，F(xiàn)組合電器3000次，V真空開關5000次以及隔離/接地開關2000次，CB真空斷路器5000次以及隔離/接地開關5000次。可以看出SF6充氣柜的性能以及技術還是很優秀的,它能受用的場所有很多比如城市里的配電、地鐵站、鐵路、變電站、商場等等可以說有人的地方需要配電的都能用上SF6充氣柜。
