電纜分支箱的主要成效是將電纜分接或接轉。電纜分接。在一條距離較為長的路線上帶多支小總面積電纜通常會導致電纜使用**浪費，因此在出界到用電負荷中，通常使用主桿大電纜出界。電纜分接或是接轉的木柜，分X進X出，負載分派用或是長電纜接轉用。 環網柜：可長途操作帶開關的電纜分接箱 開閉所：帶單母線槽或單母按段一次結線的中小型無人化配電站

電纜分支箱遍及用以室外，伴隨著技能性的發展，如今帶開關的電纜分支箱也繼續提高，而大城市電纜通常都選用雙回路供電辦法，因此許多人立即把帶開關的支系箱稱之為室外環網柜，但現階段那樣的環網柜絕大多數沒法堅持配網自動化，但是早已生產廠家發布可以配網自動化的室外環網柜了。這也促使電纜分支箱和環網柜的界線剛開始模糊不清了。

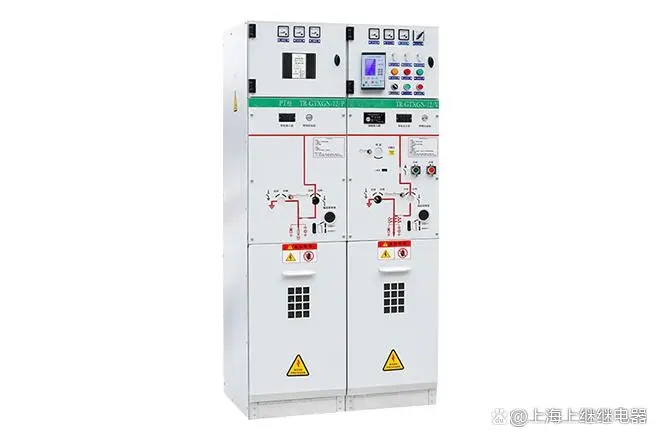

一、環網柜的構件構成

環網柜,也被稱作環網供電系統的企業,是一組高壓斷路器機器設備裝在厚鋼板金屬材料柜身體或制成組裝距離式環網供電系統模塊的電器設備,其主要一部分選用負荷開關和高壓熔斷器。每一環網柜由 3 到 5 路總底盒產生的靈活性聯接方法,以考慮不一樣電力工程分派網絡節點的供電系統要求。由于電源總開關設備和硬母線槽被封裝在同一個封閉式的金屬外殼,一般使用做為絕緣層和滅弧物質,開關選用三相協同的三工裝夾具 SF6 汽體負荷開關或阻隔開關,功能的彈黃安排可以堅持敏捷分開關運轉。一個獨立的環網模塊從三相五線企業、數量單位、TV 企業等不一樣的操控模塊和母線槽模塊構成,并可以依據實際上有必要隨意組成各種各樣不一樣的計劃方案。

二、環網柜的歸類：

環網柜大概可分成四類：

1、真空泵式環網柜：真空泵式環網柜是新一代綠色環保固態絕緣層真空泵環網柜商品，該商品選用真空斷路器+微機保護裝置，全部導電性回路所有用環氧樹脂膠或硅膠包囊，保證了運作和實際操作的高安全系數，使用額外電壓最多達到24KV。

2、SF6 環網柜：SF6 環網柜是一種可以隨意組成多回路收支具有轉換，聯絡，保護供電系統效果的以負荷開關做為主要部件的氣體絕緣層或汽體絕緣層的高壓家用電器組成機器設備。它的主回路主要部件是由SF6負荷開關或及額外的阻隔開關以及他一次的輔助工具家用電器構成。

3、產氣式環網柜： 產氣式環網柜是運用固態產氣的原材料（如有機玻璃板）做成滅弧元器件，開關分與合電流量時，在電孤的成效下，產氣原材料轉化出汽體，使電孤水冷卻而吹滅。具有分與合電流量越大，電孤越強，轉化的汽體越大，滅弧實際效果越高。

4、壓氣式環網柜：壓氣式環網柜因選用壓氣式負荷開關而取名。壓氣式開關是運用空氣壓縮吹弧，吸合時，壓氣活塞桿敏捷健身運動，將汽缸內的高壓氣，當滅弧斷路器分離出來形成電孤時，壓縮空氣經噴管吹向電孤，使電孤變長，在電流量低些吹滅，壓氣式負荷開關一般遷移電流量在1 kA上下，做到50 kA的開斷短路容量，熱平穩電流量一般是20kA，3s。

三、環網柜的結構特性由哪些一部分構成？

a、環網柜由開關室、高壓熔斷器室、操動安排室和電纜室（板彈簧）四一部分構成。

b、開關室由密封性在金屬材料罩殼內的每個效果回路（包括接地裝置開關和負荷開關）以及回路間的母線槽等構成。罩殼由3㎜冷軋板（或不繡厚鋼板）電焊焊接而成。每一個效果回路包括一臺負荷開關和接地裝置開關。負荷開關是由豎直健身運動的動斷路器系統軟件和坐落于下web端靜觸頭構成，開關重合閘時，動斷路器往下健身運動，負荷開關接入。接地裝置開關由動觸刀和靜觸刀構成，在彈黃健身運動全過程中，接地裝置開關敏捷接入。開關室上方和后側打有4個正方形機械加工工藝孔，環網柜的不和配有視窗，可見到接地裝置開關的“分”、“合”部位。在環網柜的后側配有防爆型設備。

c、負荷開關選用壓氣內吹式結構，滅弧工作能力強，且不危害兩色及對地絕緣層，動、靜觸頭均含有弧斷路器，進一步提高了分斷頻次。

d、高壓熔斷器與負荷開關室組成變電器保護回路，髙限制人數高壓熔斷器裝于環氧樹脂澆筑的絕緣層罩殼內，高壓熔斷器融斷后，彈出來撞針，負荷開關吸合。

e、操動安排室坐落于環網柜不和，在每一效果回路中，負荷開關裝有人力資源（或電動式）儲能技能彈黃操動安排，接地裝置開關裝有人力資源儲能技能彈黃操動安排，操控面板上帶分別用以負荷開關重合閘實際操作和手動式吸合轉動鈕及接地裝置開關的分、重合閘實際操作孔，負荷開關分、重合閘部位顯現燈和電動式分、重合閘按鍵，并下設仿真模仿線、開關狀況顯現屏及加鎖部位，負荷開關和接地裝置開關的實際操作具有互鎖設備，以避免操作失誤。
