一、充氣柜的概念

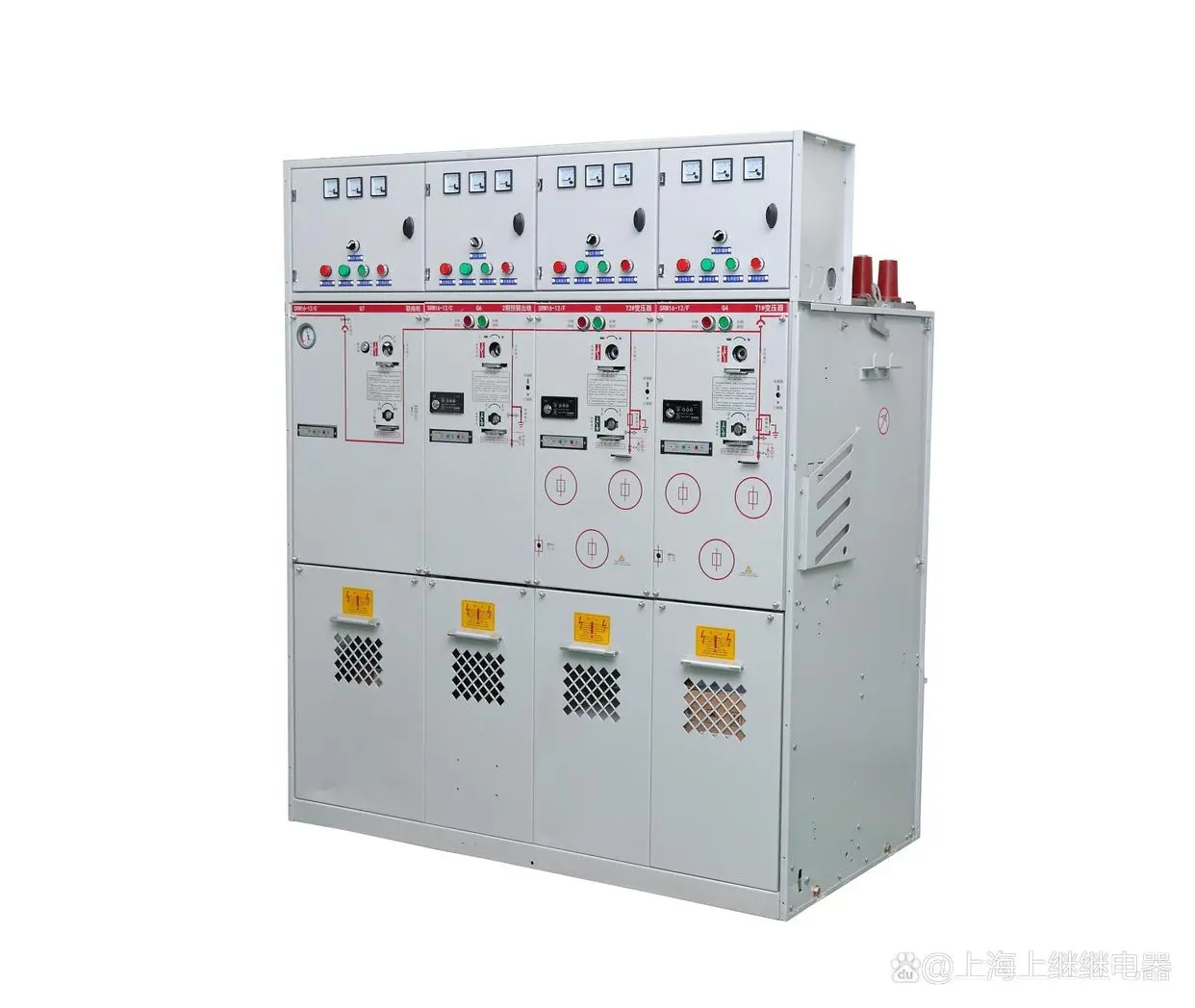

充氣柜是氣體絕緣金屬密封式開關設備的一種簡稱。世界簡稱GIS或許C-GIS。一般用在10KV及以上的輸配電系統以承受或分配電能并能對電力系統正常工作和缺點情況下實行操控、保護、丈量、監視、通訊等功能的新式開關設備?，F(xiàn)在國內充氣柜的絕緣介質首要是SF6，N2、緊縮的干燥空氣、或許SF6與氮氣的混合氣體，其他國外的G3氣體等等。充氣柜是在空氣絕緣金屬密封開關設備基礎上，使用新的絕緣材料并與密封技術有機結合的一種開關設備，將各種高壓元件及母線密封在密封的不銹鋼氣箱內，充入較低壓力的絕緣氣體，使之具有免保護并不受外界環境影響。其他跟著國土資源的稀缺性，它占地面積小也受寬廣用戶的一起認可。

二、充氣柜的歷史背景

充氣柜最早是上世紀七八十年代日本首要開發研發的，隨后世界各國先后開宣告相應產品，首要電壓等級在7.2-126kV；最早一切母線，元器件，互感器等等都裝在密封箱內內，到了90年代24-36kV的充氣柜有了迅猛的展開，互感器之類的以放置于氣箱外面，固體界面絕緣技術現已運用于高壓元件插接。而我國應該也是在90年代初步引入及使用該類技術，（具體時間不詳）爾后通過十年左右的展開，充氣柜逐漸得到用戶的廣泛認可，國內部分廠家大概在2000年左右通過引入國外技術、中外合資等方法搶占國內市場。國外知名廠家首要有ABB、西門子、Althom、施耐德、日立、三菱等，一切大電氣公司都有7.2～40.5kVC-GIS，并完結產品全系列化。在2000到2010的十年里充氣柜的絕緣技術，散熱技術，密封技術，真空滅弧室的開斷技術，焊接技術以及數字化操控、保護、監視技術都有了迅猛的展開。

三、充氣柜在國內的主流產品有哪些？

充氣柜中以12kVSF6環網柜在我國工作的最為廣泛，現在國內的SF6環網柜主流產品是8DH系列和SIMOSEC型，ABB的RGC型、Uniswitch型、SFG型及Safering型和Safeplus型，Schneider公司的RM6和SM6型，葡萄牙易發公司的Normofix型，VEI公司的UNIFLUORC型，Areva公司的FBX、Fluokite24型，日本東芝的VRM一1型，德國Drischer公司的MINEX型及ORMAZABAL公司的CGM型等。

西門子8DH系列

ABBsafe系列

施耐德RM6系列

ORMAZABAL

通過多年運行國內以西高所為首的廠家開始了自主研發和聯合設計開發的路程，首要的代表性產品有聯合設計的產品如HXGN6型、HXGN9型、XGN15型等，自主開發的產品如HXGN1型、HXGN2型、HGN24型、HXGN26型、XGN68型等。

而40.5kv的國外產品首要是ABB的ZX0、ZX1、ZX2，西門子的8DH10、NXPIUS,三菱公司的20-GX,30-GX其他的還有東芝、AEG、瑞士SE、意大利的MGAlstom等下圖為ABB的ZX2和西門子的NXPIUS

ABB的ZX2系列

西門子的NXPIUS

國內則首要是西安森源聯合開發的GZX系列，額定電流在2500A及以下，其結構如下圖：（現在市場上首要是側擴和頂擴，單氣室，雙氣室，三氣室的等）國內代表性廠家首要有常州太平洋，寧波天安，正泰，順德開關等。

四、洗牌中的中小企業怎么在這場戰役中活下來

2014年下半年國網開始推廣環保型充氣環網柜，由于國內充氣柜廠家過多，市場競爭過于激烈，各種產品質量參差不齊。另外整個職業的欠款，拖款嚴峻，導致很多廠家沒有才能和余錢再開展。但是國網又推出“一紙證明”的門檻，這將讓國內開關職業進行一次較大范圍的洗牌。那么在這場戰役中咱們怎么夾縫中求生存呢。開關職業怎么度過這樣的嚴冬呢?以下是小編一些個人主意僅供大家參考：

現在企業擺脫困境需求仔細考慮的問題。相對于充氣柜產品來說，怎么做到利潤**化？總結來說便是降本增效。細化來說可分為：一、靠現代化的辦理來降低成本；二、靠過硬的質量來降低成本；三、靠產品技術優化來降低成本。

首要咱們知道企業成本首要有人力、固定資產、產品材料等等。充氣柜的出產需求哪些投入呢?

2、人力成本投入

跟著整個國家用工成本的不斷前進，電氣企業用工成本也成為企業的一大背負，因此企業必須在經營辦理的各環節前進功率、優化資源裝備，而在產品出產過程，企業應不斷的整理優化產品出產的各個工藝環節，做到出產人員的最合理裝備。其他出產設備的更新?lián)Q代、很多工裝、東西的運用也是前進出產功率最有用的方法之一。

二、技術優化降本。1、關于熔絲筒的長改短，資料成本下降，并可省去適配器的成本，此方案通過驗證可靠性較高，現在大多數出產廠家也已實施；2.氣箱結構的改進，純C單元氣箱高度減小240mm，可節約不銹鋼板用料成本和SF6氣體成本，此方案經驗證可靠性較高，現在大多數出產廠家也已實施；3.聯鎖方法的改進，由本來的拉繩聯鎖改為硬聯鎖，柜體全部選用鈑金件，此方案聯鎖可靠、裝置便利；4.銅質主母線截面積減小，此方案經驗證可靠性較高，可滿意回路電阻和溫升試驗要求。有些廠家為了抵達更大的降本作用，還采取了比方將觸頭鍍銀層減薄、銅質母線改為銅包鋁母線、氣箱不銹鋼板資料由3mm304改為2mm201等方法，但這些方法或許存在比較大的安全隱患，應慎重運用。

其他，出于對環境的考慮，環保氣體柜是現在充氣柜展開的大方向，企業想立于不敗之地，環保氣體柜的開發是刻不容緩的，只要這樣才不會又輸在起跑線上。而環保氣體柜結構方案的選擇尤為重要，小編以為，環保氣體柜應選用電場結構優化的方法來抵達減小電氣空隙的意圖，而不是選用環氧包覆等方法。相反，開關元件應盡量避免環氧等資料的運用，否則又走回固體絕緣結構的老路。其他，環保氣體柜應能承受零表壓的考驗，比空氣柜抵達相同或許更優的功能要求。一起環保柜的開發出產工藝較之SF6更為嚴峻，因此，在國、南網真正大力推廣環保柜前，并且SF6充氣柜贏利空間極度低下的情況下，在16年SF6制造企業又迎來一個大爆發，國內又添加一大批充氣柜制造廠家。信任他們的意圖也是在為將來的環保柜打基礎，因此更應該重視產品工藝，保證產品質量。
