在電力控制系統中，24V直流繼電器是一種非常重要的電控器件。

它能夠通過控制接觸點的開與關，實現對電路的精確控制。

繼電器資緣網將詳細介紹24V直流繼電器的工作原理、使用方法、應用領域及維護注意事項，幫助大家更好地了解和使用這種重要的控制器件。

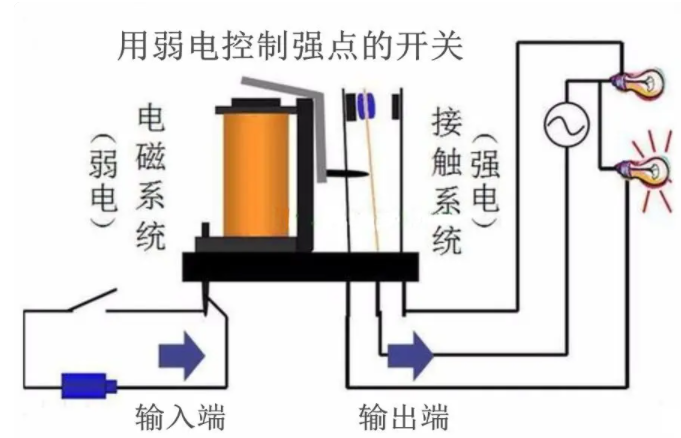

現在，我們通過一張圖來看24V直流繼電器的工作原理。

24V直流繼電器的工作原理

繼電器的弱點控制部分需要保證線圈電壓是24V，這樣它才能穩定工作。

至于強電部分，就是你想控制的負載（比如燈泡）。繼電器接觸系統的觸點組有很多類別，圖示的是一組觸點的情況。

首先得弄清楚自己手中繼電器的觸點組和哪端是常開觸點（線圈未通電時觸點斷開的）和常閉觸點（線圈給工作電壓才斷開的）。

然后通過簡單的電路接線，就能達到你的目的了。

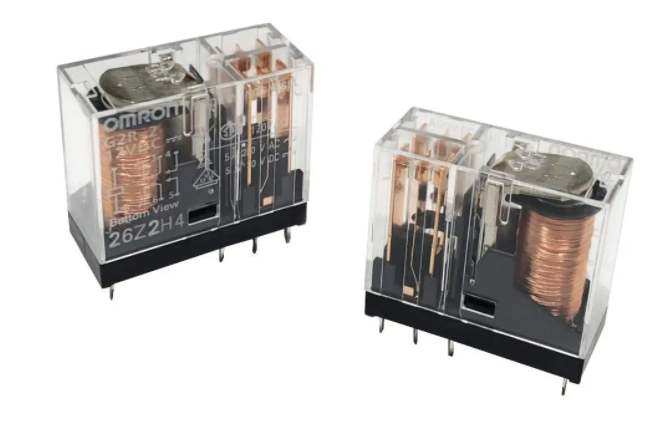

OMRON功率繼電器24VDC 8腳5A

DC24V繼電器的工作原理就是通過控制線圈，斷電來實現觸點的接通與斷開，從而達到對設備的邏輯控制。

它的線圈工作電壓是直流24V，觸點有一路輸入、兩路輸出，輸出一常開、一常閉，輸入、輸出觸點**允許通過的電壓為AC250V、電流為8A。

繼電器就是利用電磁鐵的原理來工作的。通電后，電磁鐵會產生磁場，對鐵件有吸力。

這個吸力就能控制鐵件觸點的開關通斷。可以說它是一個電磁鐵可控開關。

DC24V繼電器只是代表它的線圈額定工作電壓是直流24伏。

當線圈通過直流24V直流電時，線圈會產生磁場，可以吸合觸點（常開變成常閉，或者常閉變成常開）。

當斷電時，觸點會釋放復位，常開和常閉恢復原來的狀態。

機械式繼電器由固定鐵芯、動鐵芯、動觸點、靜觸點、彈簧、線圈、接線端子和外殼組成。

它的線圈就是控制回路，而觸點是主回路。兩個回路是完全隔離的。

24v直流中間繼電器

現在也有一種固態繼電器，使用一些可控硅和場管來做觸點開關。

它不需要使用線圈之類的裝置，而是通過晶體管控制電路來實現的。

這種繼電器是非隔離的，使用范圍會窄小一點，但可靠性會高很多。

相信大家對24V直流繼電器的工作原理和使用方法有了更深入的了解。

在實際應用中，我們應當注意選擇合適的繼電器型號和規格，正確地連接電路，并定期進行維護檢查，以確保繼電器的正常工作和電力控制系統的穩定運行。
