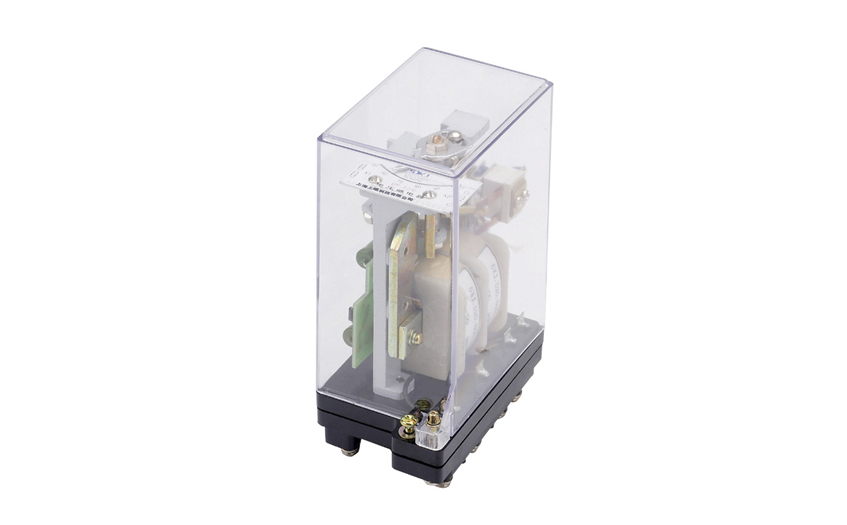

一、DY-23D電壓繼電器的介紹

電壓繼電器是輸入量、特性量為電壓的量度繼電器，分為過電壓繼電器和欠電壓繼電器。前者由于電壓值增加達到整定值而動作，然后處于動后狀態；后者由于電壓值減少達到整定值而動作，然后處于釋放狀態。

二、DY-23D電壓繼電器的參數

●動作時間：過電壓繼電器在1.2倍整定值時，動作時間不大于0.12s；低電壓繼電器在0.5倍整定值時，動作時間不大于0.15s；

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為 50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試 驗而無絕緣擊穿或閃絡現象。

●觸點形式：l動合、1動斷、1動合1動斷、2動合、2動斷

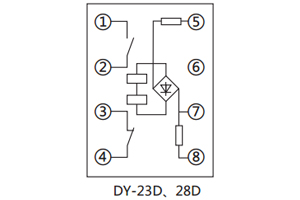

三、DY-23D電壓繼電器的接線圖

四、DY-23D電壓繼電器的開孔尺寸

五、DY-23D電壓繼電器的原理

電壓繼電器分為凸出式固定結構，凸出式插拔式結構，嵌入式插拔結構，導軌式結構等，并有透明的塑料外罩（導軌式為全封閉式)，用薄碼進行整定。

當被測量的交流電壓經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓 Uo 高于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓 Uo 低于參考電壓Ue，電平檢測器輸出負信號，本繼電器處于不動作狀態。
