LL-13A過流繼電器接線圖及開孔尺寸-上海上繼科技有限公司

發表時間:2019-07-29 10:47 瀏覽次數:390 〖返回〗

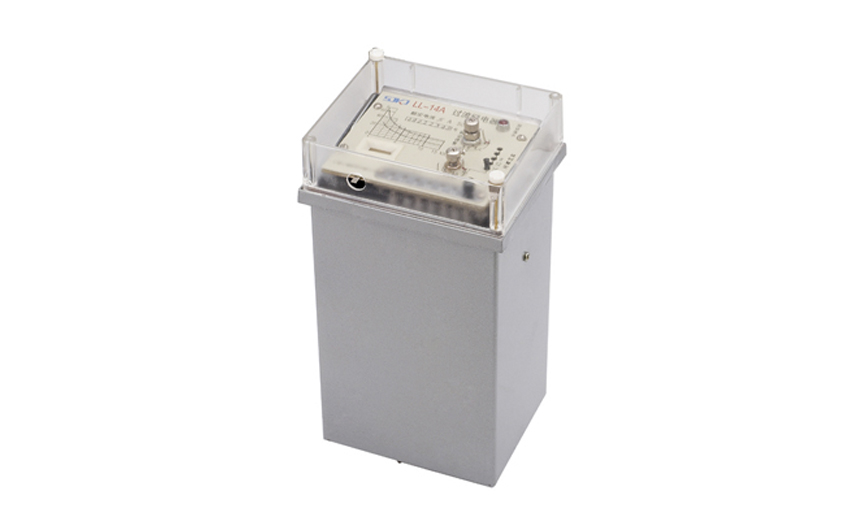

LL-13A過流繼電器

一、LL-13A過流繼電器的簡介

電流繼電器是電力系統繼電保護中最常用的元件。電流繼電器具有接線簡單、動作迅速可靠、維護方便、使用壽命長等優點,作為保護元件廣泛應用于電動機、變壓器和輸電線路的過載和短路的繼電保護線路中。電流繼電器的檢測對象是電路或主要電器部件電流的變化情況,當電流超過(或低于)某一整定值時,繼電器動作,完成繼電器控制及保護作用。

、LL-13A過流繼電器的接線圖

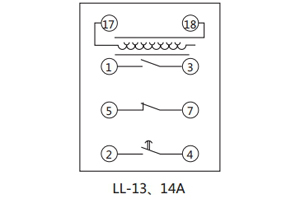

接線圖

、LL-13A過流繼電器的整定誤差

a、在整定值范圍內,整定平均誤差的絕對值不大于3%;平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在標準條件下,同一整定值上測量的5次動作值的**值和最小值應不大于4%。c、在-10℃~50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的5%。d、在輔助電壓80~110%變化范圍內,任一整定值整定誤差的絕對值應不大于4%。

、LL-13A過流繼電器的結構

1. 繼電器系電磁式,瞬時動作,磁系統有兩個線圈,線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而可使繼電器整定變化一倍。

2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩,從而可以改變繼電器的動作值。

3. 繼電器的動作:電流升至整定值或大于整定值時,繼電器就動作,動合觸點閉合,動斷觸點斷開。當電流降低到0.8倍整定值時,繼電器就返回,動合觸點斷開,動斷觸點閉合。

、LL-13A過流繼電器的開孔尺寸

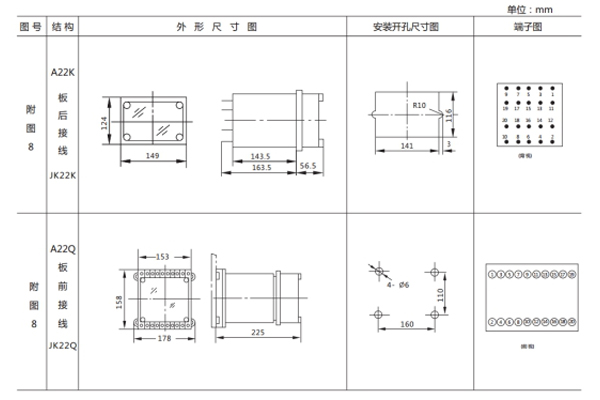

開孔尺寸
