DL-21C電流繼電器參數及接線圖-上海上繼科技有限公司

發表時間:2019-08-06 08:49 瀏覽次數:847 〖返回〗

DL-21C電流繼電器

一、DL-21C電流繼電器的應用范圍

DL-21C電流繼電器(以下簡稱繼電器)用于發電機、變壓器及輸電線路的過負荷和短路的繼電保護線路中,作為起動元件。

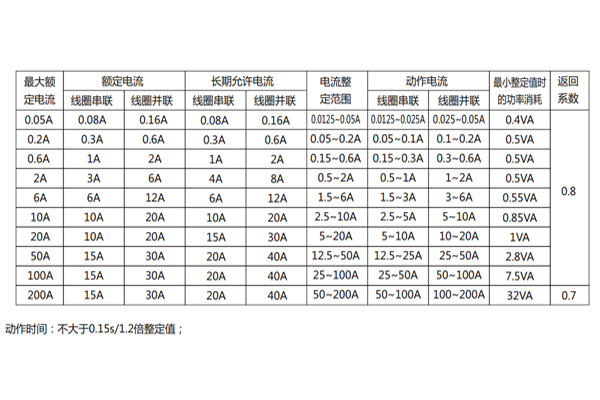

、DL-21C電流繼電器的參數

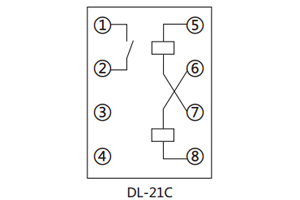

三、DL-21C電流繼電器的接線圖

接線圖

四、DL-21C電流繼電器的原理

電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓,線圈中就會流過一定的電流,從而產生電磁效應,銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯,從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。當線圈斷電后,電磁的吸力也隨之消失,銜鐵就會在彈簧的反作用力返回原來的位置,使動觸點與原來的靜觸點(常閉觸點)吸合。這樣吸合、釋放,從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點,可以這樣來區分:繼電器線圈未通電時處于斷開狀態的靜觸點,稱為“常開觸點”;處于接通狀態的靜觸點稱為“常閉觸點”。

、DL-21C電流繼電器的整定誤差

a、在整定值范圍內,整定平均誤差的絕對值不大于3%;平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在標準條件下,同一整定值上測量的5次動作值的**值和最小值應不大于4%。

c、在-10℃50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的5%。

d、在輔助電壓80~110%變化范圍內,任一整定值整定誤差的絕對值應不大于4%。
