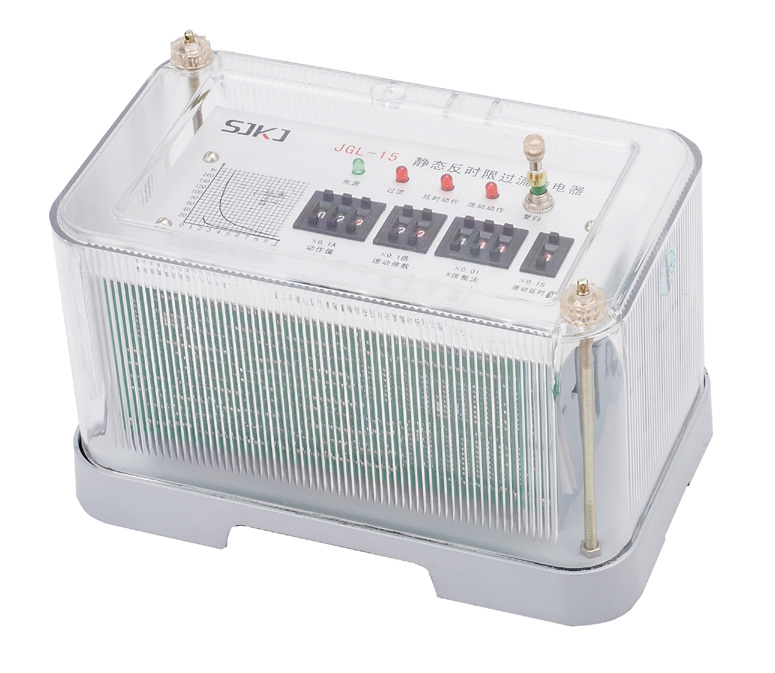

反時限過電流繼電器結構及外觀要求有哪些？

上海上繼科技有限公司 銷售熱線：021-57233089 QQ：977797827

1、繼電器各部分均應安裝在固定、耐潮的底座上，并有外殼保護，以免受外界機械作用的影響和外部物件的侵入。

外殼應有防塵措施，在不打開外殼的情況下，能觀察到動作指示器及整定值。

2、繼電器應有可鉛封的設置，只有啟封后打開外殼即可進行調整或整定。繼電器經調整出廠時，有關部位應漆封。
3、同型號的繼電器外形結構安裝尺寸應統一，應保證易損零部件的互換性。
4、繼電器中金屬零件不應有銹蝕，絕緣零件不應有裂紋缺塊，所用的材料應不會引起觸點及其他零部件的氧化和表面損壞。
5、對機械動作位置指示器，其指示應能明確地表征動作位置，在不打開外殼的情況下還原。對于燈光指示器，在結構上應提供拆換及檢查的方便。
6、所有錫焊接處均應牢固可靠、無虛焊，且不允許對連接元件產生腐蝕作用。繼電器各部分的機械連接或電氣連接均應牢固可靠，不易松動。
7、繼電器為凸出屏面安裝后接線時，其接線螺桿長度應考慮安裝繼電器的屏板厚度，金屬屏板厚度按5mm計算。
8、繼電器的整定機構應具有制動或鎖緊裝置。
9、繼電器所采用的電子元器件均應符合相應技術標準的要求。靜態繼電器應裝設檢查主要部位電平的測試端子（或孔）。
10、印制電路元件安裝的設計應符合GB1360-78《印制電路網格》的規定，印制電路板質量應符合有關印制電路板的技術標準要求。
11、對插拔式結構，其接插件應接觸可靠、插拔方便，同一型號繼電器的插拔件能互換，并應滿足相應技術標準要求。

     插拔結構不應在插入或抽出插件時碰到帶電部分，電流端子應有防止在斷開時產生過電壓的可靠設置
