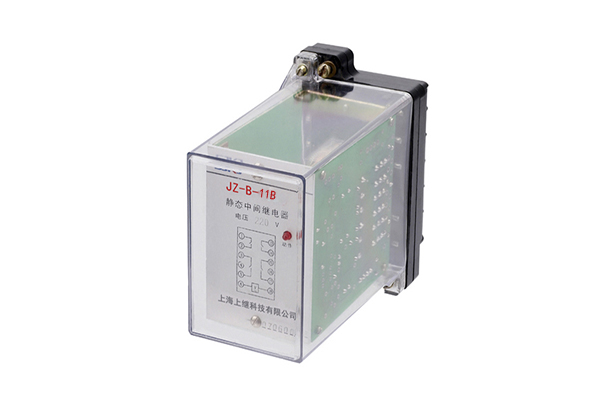

一、JZ-B-11B靜態可調延時中間繼電器

結構及原理

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

二、JZ-B-11B靜態防跳中間繼電器

使用條件

環境溫度  -25°C~+50°C

海拔高度  2000M及以下

周圍空氣的相對溫度,最濕月的月平均**相對濕度為90%。

周圍的磁感應強度不大于0.5mT。

使用地點不允許有較強的振動與沖動。

使用地點不允許有爆炸危險的介質,周圍介質不含有腐蝕金屬盒破壞絕緣的氣體及導電介質,不允許充滿水蒸汽及有較嚴重的霉菌.

使用地點應具有防雨、雪、風、沙的設施。

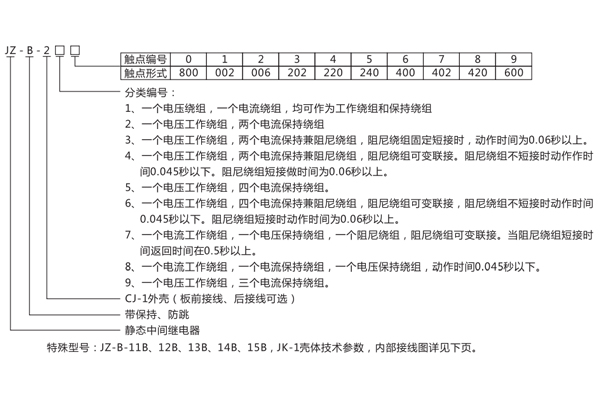

三、JZ-B-11B靜態防跳中間繼電器

型號命名及含義

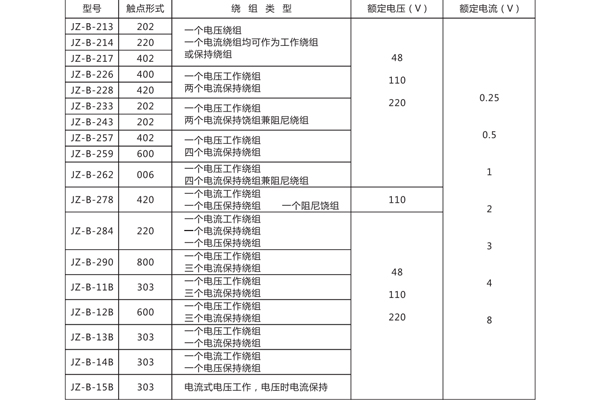

四、JZ-B-11B靜態防跳中間繼電器

技術條件

動作值、保持值

動作電壓一般為50%額定電壓值;動作電流為50%額定電流值

具有電流保持繞組的繼電器保持電流為50%額定電流, 具有電壓保持繞組的繼電器保持電壓為50%額定電壓。

返回值  額定值的50%

功率消耗  電壓繞組<1.2W  電流繞組<2W  輔助電源<3W

熱穩定性  環境溫度+40°C時

電壓繞組長期承受110%額定電壓溫升不超過65°C

電流繞組能長時l間承受三倍額定電流。

絕緣電阻  繼電器電路與導磁體之間、在電氣上無聯系的各電路之間,用開路電壓為500V的測試儀測定其絕緣電阻值應不小于300MΩ。

介質強度  繼電器電路與導磁體之間及電氣上無聯系的各電路之間能耐受交流50Hz、電壓2000V,歷時1min。

繼電器線圈繞組間能耐受交流50Hz、 電壓500V歷時1min。

壽命  電壽命>10⁵次     機械壽命>10⁶次。

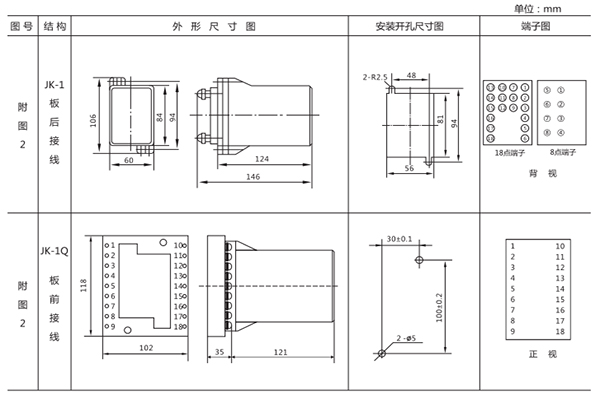

五、JZ-B-11B靜態防跳中間繼電器

外形尺寸及開孔尺寸圖
