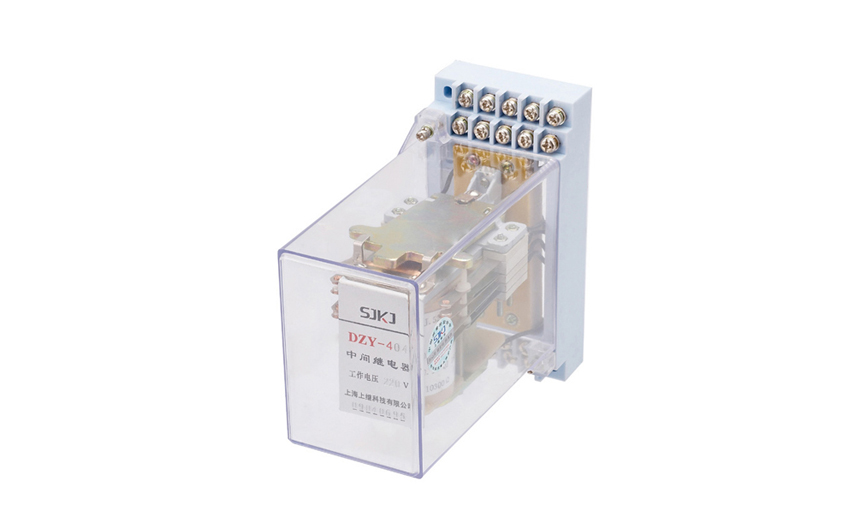

一、DZY-415中間繼電器的概述

DZY-415導軌式中間繼電器用于各種保護和自動控制裝置中 , 以增加保護和控制回路的觸點數量和觸點容量。

二、DZY-415中間繼電器的參數

⒈動作電壓：不大于70%額定值。

⒉返回電壓：不小于5%額定值。

⒊動作時間：不大于0.02S（額定值下）。

⒋返回時間：不大于0.02S（額定值下）。

⒌電氣壽命：繼電器在正常負荷下，電壽命不低于1萬次。

⒍功率消耗：直流回路不大于4W，交流回路不大于5VA。

⒎觸點容量：在電壓不超過250V、電流不超過1A的直流有感負荷（時間常數τ=5±0.75ms）中，斷開容量為50W；在電壓不超過250V、電流不超過3A的交流回路中為250VA（功率因數CosΦ=0.4±0.1），允許長期接通5A電流。

⒏絕緣電阻：

下列部位用開路電壓500V兆歐表測量其絕緣電阻應≥300MΩ（常溫下）。

①導電端子與外露非帶電金屬或外殼之間；②動、靜觸點之間；③常開觸點與常閉觸點之間；④觸點與電壓回路之間。

⒐介質強度：

對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。

①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz；

②動、靜觸點之間1000V/50Hz；

③常開觸點（繼電器上的NO）與常閉觸點（繼電器上的NC）之間1000V/50Hz；

④觸點與電壓回路之間1000V/50Hz。

⒑抗干擾性能：繼電器的抗干擾應符合 DL478-92《靜態繼電保護及自動裝置通用技術條件》中的有關規定。

三、DZY-415中間繼電器的結構

1.本繼電器為閥型電磁式繼電器。線圈裝在“U”形導磁體上, 導磁體上面有一個活動的銜鐵, 導磁體兩側裝有兩排觸點彈開。在非動作狀態下觸點彈片將銜鐵向上托起,使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時, 銜鐵被吸向?qū)Т朋w,同時銜鐵壓動觸點彈片,使常閉觸點斷開常開觸點閉合,完成繼電器工作。當電磁力矩減小到一定值時,由于觸點彈片的反作用力矩,而使觸點與銜鐵返回到初始位置 ,準備下次工作。

2.本繼電器的“U”形導磁體采用雙鐵心結構,即在兩個邊柱上均可裝設線圈。對于DZY、 DZL和DZJ型只裝一個線圈,  而對于DZB, DZS, DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.本繼電器的外殼是隨著開關柜體的不斷改進而最新研發的新產品,為凸出式固定結構 ,柜內固定按裝板前接線,也可以安裝在35mm的導軌上,具有體積小、外形直觀、安裝接線方便等優點,填補了我國電力系統繼電器沒有導軌安裝的空白。

四、DZY-415中間繼電器的觸點性能

觸點斷開容量，交流：10A,250V AC;直流10A，28V DC。

觸點**切換功率，交流：1800VA；直流：360W。

觸點長期允許閉合電流：裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命：輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回50000次。

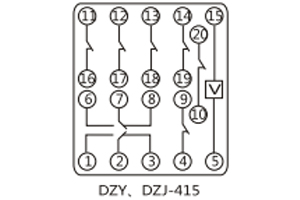

五、DZY-415中間繼電器的接線圖
