DZJ-416中間繼電器參數及接線圖-上海上繼科技有限公司

發表時間:2019-08-16 14:09 瀏覽次數:295 〖返回〗

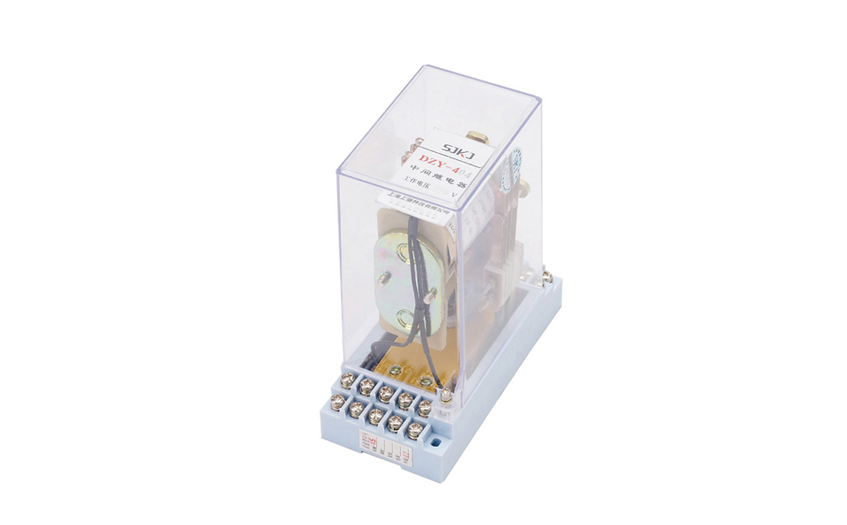

DZJ-416中間繼電器

一、DZJ-416中間繼電器的簡介

中間繼電器在繼電保護中和自動控制系統中是一個多用的自動遠動電器。中間繼電器因為有良好的電隔離.至使控制方和被控方無電器上的連接,而達到安全控制目的。

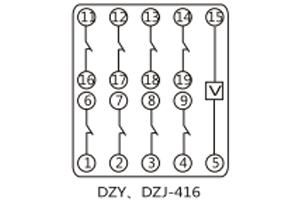

二、DZJ-416中間繼電器的接線圖

接線圖

三、DZJ-416中間繼電器的參數

⒈動作電壓:不大于70%額定值。

⒉返回電壓:不小于5%額定值。

⒊動作時間:不大于0.02S(額定值下)。

⒋返回時間:不大于0.02S(額定值下)。

⒌電氣壽命:繼電器在正常負荷下,電壽命不低于1萬次。

⒍功率消耗:直流回路不大于4W,交流回路不大于5VA。

⒎觸點容量:在電壓不超過250V、電流不超過1A的直流有感負荷(時間常數τ=5±0.75ms)中,斷開容量為50W;在電壓不超過250V、電流不超過3A的交流回路中為250VA(功率因數CosΦ=0.4±0.1),允許長期接通5A電流。

⒏絕緣電阻:

下列部位用開路電壓500V兆歐表測量其絕緣電阻應≥300MΩ(常溫下)。

①導電端子與外露非帶電金屬或外殼之間;②動、靜觸點之間;③常開觸點與常閉觸點之間;④觸點與電壓回路之間。

⒐介質強度:

對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。

①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz;

②動、靜觸點之間1000V/50Hz;

③常開觸點(繼電器上的NO)與常閉觸點(繼電器上的NC)之間1000V/50Hz;

④觸點與電壓回路之間1000V/50Hz。

⒑抗干擾性能:繼電器的抗干擾應符合 DL478-92《靜態繼電保護及自動裝置通用技術條件》中的有關規定。

四、DZJ-416中間繼電器的特點

⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成,防潮、防塵、不斷線,可靠性高,克服了電磁型中間繼電器導線過細易斷線的缺點。

⒉功耗小,溫升低,不需外附大功率電阻,可任意安裝及接線方便。

⒊繼電器觸點容量大,工作壽命長。

⒋繼電器動作后有發光管指示,便于現場觀察。

⒌延時只需用面板上的撥碼開關整定,延時精度高,延時范圍可在0.02-5.00S任意整定。

五、DZJ-416中間繼電器的觸點性能

觸點斷開容量,交流:10A,250V AC;直流10A,28V DC。

觸點**切換功率,交流:1800VA;直流:360W。

觸點長期允許閉合電流:裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命:輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回50000次。
