DZB-11CE/312中間繼電器參數及接線圖-上海上繼科技有限公司

發表時間:2019-08-24 16:21 瀏覽次數:348 〖返回〗

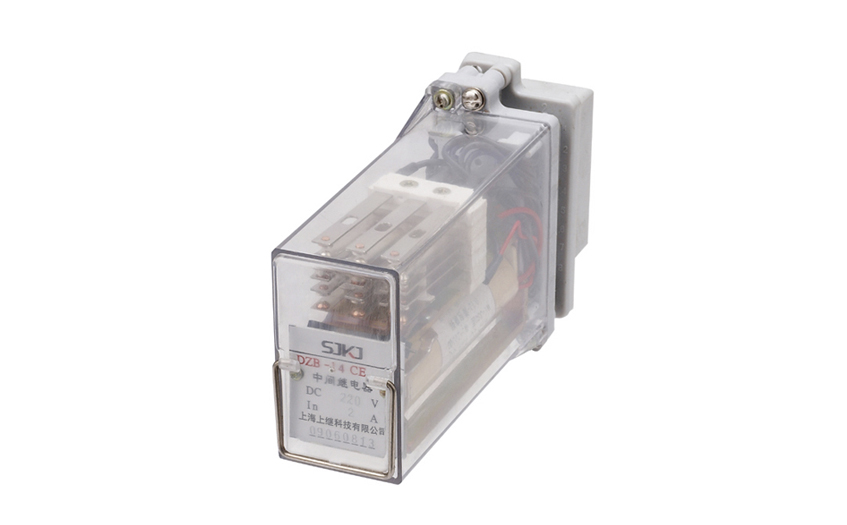

DZB-11CE/312中間繼電器

一、DZB-11CE/312中間繼電器的應用范圍

DZB-11CE/312保持中間繼電器具有自保持繞組,用于直流操作的繼電保護回路中,以增加主保護繼電器的觸點數量和觸點容量,并提高觸點工作的可靠性。

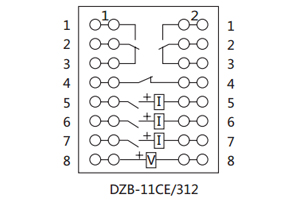

二、DZB-11CE/312中間繼電器的接線圖

接線圖

三、DZB-11CE/312中間繼電器的參數

●額定電壓:220V、110V、48V、24V。

●額定電流:0.25A、0.5A、1A、2A、4A、8A。

●額定保持電壓:220V、110V、48V、24V。

●額定保持電流:0.25A、0.5A、1A、2A、4A、8A。

●動作值:電壓型繼電器為30-70%的額定電壓;電流型繼電器不大于80%的額定值。

●保持值:保持電流不大于80%額定保持值;保持電壓不大于70%額定保持值。

●返回值:不小于額定值的5%。

●動作時間:不大于45ms。

●返回時間:不大于45ms。

●功率消耗:電流保持繞組不大于4W;電流工作繞組與電壓工作繞組不大于7W。

●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

、DZB-11CE/312中間繼電器的特點

⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成,防潮、防塵、不斷線,可靠性高,克服了電磁型中間繼電器導線過細易斷線的缺點。

⒉功耗小,溫升低,不需外附大功率電阻,可任意安裝及接線方便。

⒊繼電器觸點容量大,工作壽命長。

⒋繼電器動作后有發光管指示,便于現場觀察。

⒌延時只需用面板上的撥碼開關整定,延時精度高,延時范圍可在0.02-5.00S任意整定。

、DZB-11CE/312中間繼電器的額定值

電壓額定值:額定電壓DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

動作值:動作電壓直流應不大于額定電壓70%,交流應不大于額定電壓75%;

返回值:返回電壓應不小于10%額定電壓。

動作時間和返回時間不大于15ms。
