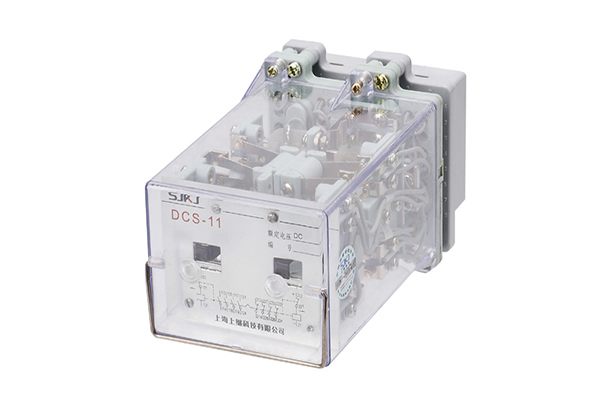

一、RXMVB2(DCS-11)大容量雙位置繼電器工作原理

RXMVB2(DCS-11)大容量雙位置繼電器是靠永久磁鐵鎖定的雙穩態繼電器。該繼電器由磁系統,接觸系統,支架三部分組成, 磁系統由左右二個線圈,中間柱永久磁鐵及鐵芯組成雙口磁回路,當左右二個線圈中的一個線圈通電激勵時,線圈產生的磁場對永久磁鐵產生斥力,使銜鐵轉換到另一側由磁鐵鎖定并帶動觸點轉換。觸點采用橋式接觸,斷開容量較大。外殼采用引進的Combiflex凸出式模數化插入結構。

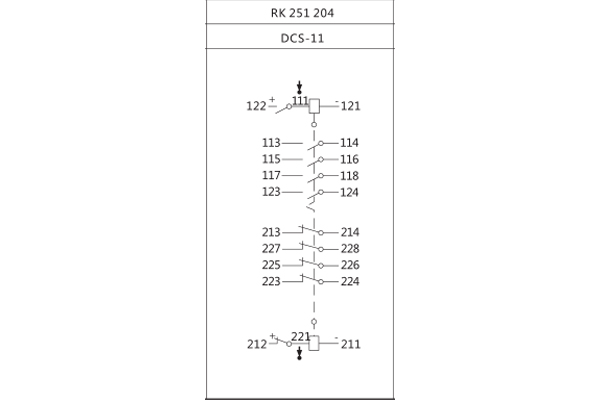

二、RXMVB2(DCS-11)大容量雙位置繼電器技術數據及接線圖

2.1動作值: DC<70%額定電壓, AC<80%額定電壓。

2.2動作時間: 30/25ms(觸點閉合/斷開)。

2.3線圈功耗: DC3.5W  AC15VA

2.4觸點斷開容量: AC,250V,10A(COS(p>0.4),1000VA; DC, 250V, 5A(L/R<40ms) , 100W。

2.5重量: 0.7kg(凸出式) , 2.5kg(嵌入式)。

2.6絕緣耐壓: 50Hz, lmin, 2kV。

2.7沖擊電壓: 5kV。

2.8繼電器能承受5-15 Hz中等震級的地震波沖擊。

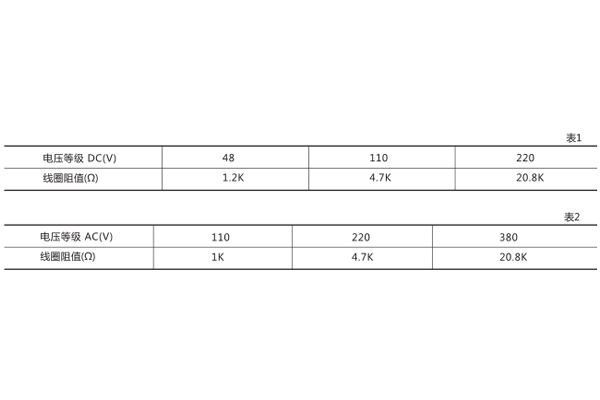

2.9額定電壓及線圈阻値。

2. 10繼電器觸點點規格

三、RXMVB2(DCS-11)大容量雙位置繼電器特點

3.1體積小,拆裝方便,能安裝在位置緊張有限的場合。

3.2用于需要大容量雙穩態觸點的工業控制和其它控制上,在電流互感器二次側和跳閘上要求多切換,

3.3線圈回路串有切斷觸點。消除了持續的功耗,從而限制了熱量積累及減輕控制電源的負載。

3.4線圈激勵有交流和直流兩種。
