一、RXMK1型大容量交流中間繼電器開孔尺寸

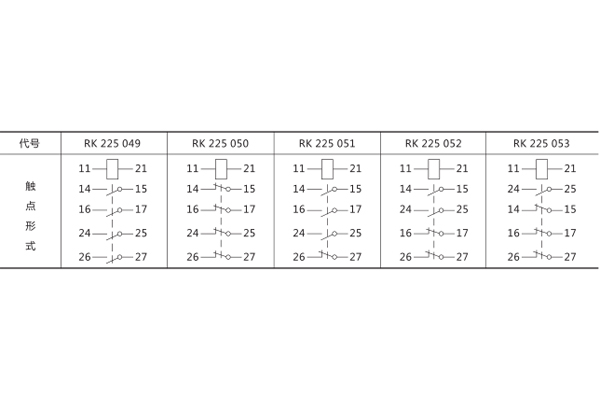

二、RXMK1型大容量交流中間繼電器接線圖

2.1觸點規格

三、RXMK1型大容量交流中間繼電器特點

3.1體積小,觸點斷開容量大。

3.2線圈為交流激磁。

四、RXMK1型大容量交流中間繼電器工作原理

RXMK1大容量中間繼電器為電磁式繼電器。由電磁系統,接觸系統及短路環三部分組成。電磁系統采用直動式結構,工作行程較大。接觸系統采用橋式觸點,斷開容量大。當線圈通電時,產生磁場,吸動鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。
