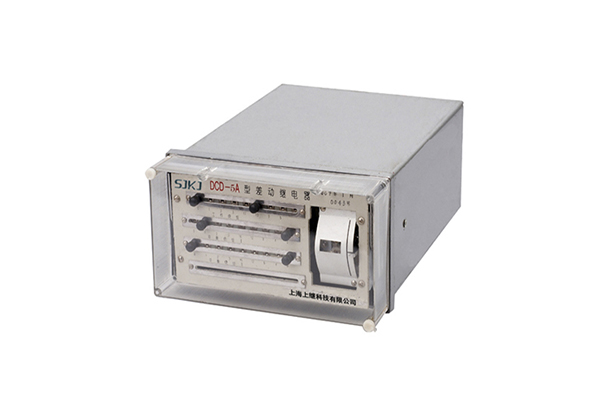

一、DCD-5A型差動繼電器產品圖片

DCD-5A用途

DCD-5A差動繼電器, 用于兩繞組或三繞組電力變壓器的單相保護線路中做為主保護 。

DCD-5A工作條件

a.環境溫度為-25- +40°C;

b.大氣壓力: 80~106kPa(海拔不超過2000m) ;

c.空氣相對溫度為45% ~75% ;

d.工作位置基準值為垂直,允差任一方向偏2°;

e.應有防護風、沙、雨、雪的設施,及無腐蝕性氣體,無爆炸性氣體的環境中;

f無強烈的振動與沖擊

g.使用地點周圍任一方向不應有嚴重的外磁場影響 。

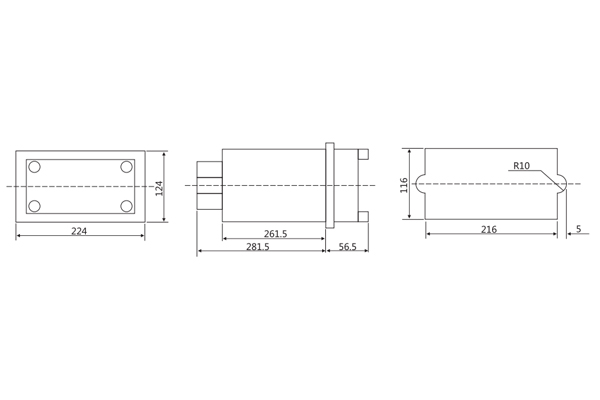

二、DCD-5A型差動繼電器安裝尺寸

三、DCD-5A型差動繼電器基本結構及工作原理

DCD-5A基本結構

繼電器由具有一副動合觸點的高靈敏、高可靠性的電磁型執行機構和一個中間速飽和變流器組成。該執行機構為電磁型繼電器, 在繼電器中被作為出口元件。

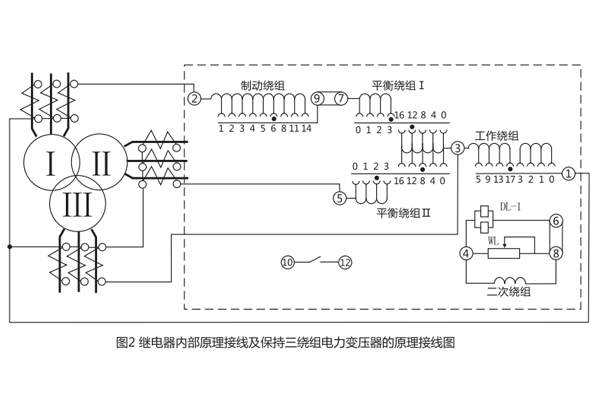

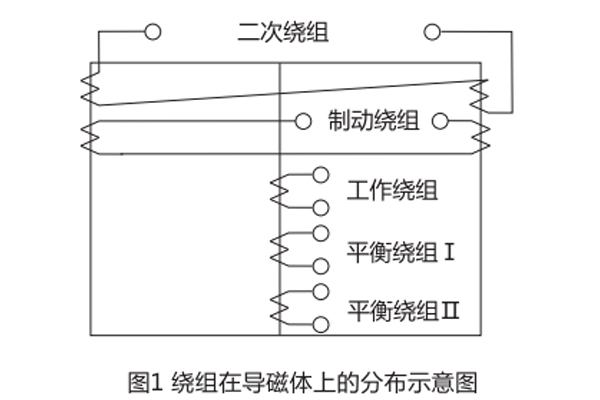

變流器的導磁體由“E”形導磁片疊裝而成,在導磁體的中間柱上放置工作繞組(差動繞組)及平衡繞組I和平衡繞組II,二次及制動繞組是均分成兩半,分別繞在兩個邊柱上,繞組在導磁體上的分布如圖1所示。繼電器的內部接線及其保護三繞組電力變壓器的原理接線圖如圖2所示。由于具有平衡繞組,且每隔一匝有抽頭以便調整,用以消除由于電流互感器變比不一致等原因引起的不平衡電流的效應。具有兩個平衡繞組就使得繼電器能用于保護三繞組的電力變壓器。

動作電流,平衡作用及制動特性可通過工作繞組、平衡繞組及制動繞組的匝數在寬廣的范圍內進行整定。

DCD-5A基本原理

當在制動繞組中通過短路穿越電流時,變流器的導磁體被飽和因而在保證同樣制動特性情況下從差動繞組及平衡繞組到二次繞組的電流感應條件惡化了,二次繞組及制動繞組的兩半是這樣聯接的,使在兩繞組中的電勢是由工作繞組的磁通引起的,為了能改變變流器導磁體的飽和程度,制動繞組的匝數被做成是可以改變的。

采用變流器可以同時防止勵磁涌流及電力變壓器空載合閘時繼電器的誤動作。

接在變流器二次繞組上的是執行元件。并規定其動作電壓與動作電流,動作電壓反應變流器的工作磁通密度,動作電流決定了變流器的功率分配比例,同時滿足生產上通用性的要求。這種執行元件的特點在于其線圈是電感性的,在變流器飽和的情況下二次感應電勢中含有顯著的高次諧波,因此這種執行元件便是一個很好的高次諧波濾過器,它基本上反映變流器工作磁通密度的基波。

繼電器的原理接線圖見圖2。
