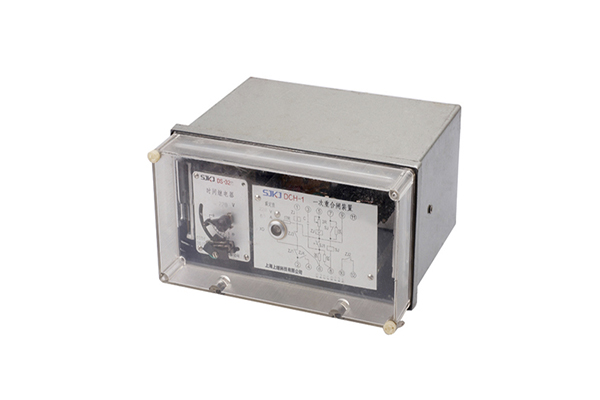

一、DCH-1型重合閘裝置產品圖片

DCH-1型重合閘裝置用于輸電線路上實現三相一次重合閘的接線中,作為它的主要組成部分。

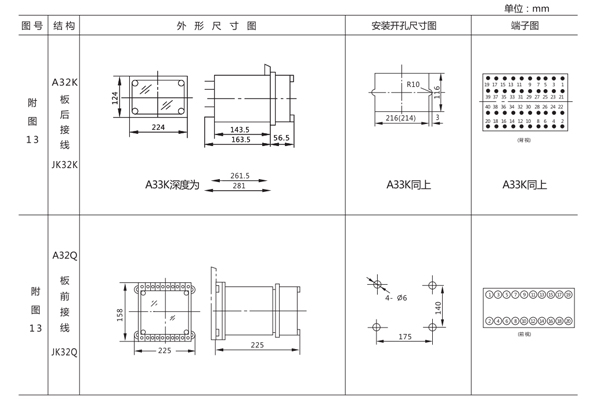

二、DCH-1型重合閘裝置安裝尺寸

三、DCH-1型重合閘裝置結構

裝置由一臺時間繼電器( DS-32C型作為時間元件)、一臺中間繼電器(作為中間元件)及一些電阻、電容元件組成,它們被固定在絕緣的安裝板上,安裝板又被固定在金屬的底座上。裝置具有金屬的外殼,它通過螺桿被緊固在底座上。裝置具有透明塑料蓋子。從外面可以觀察裝置動作情況。

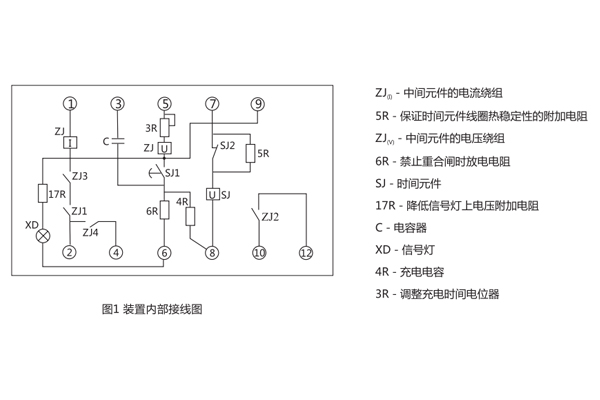

裝置內部接線圖見圖1。

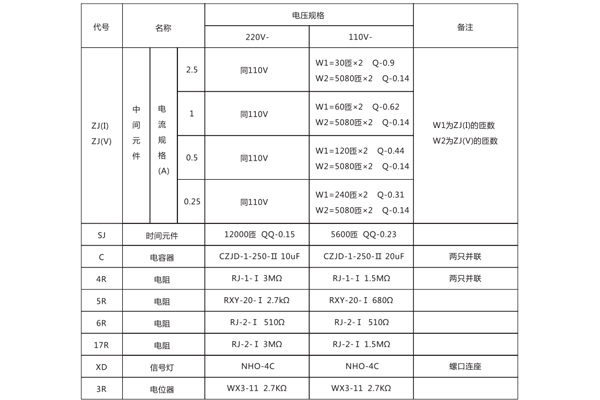

DCH-1裝置由下列元件所組成(其技術數據見表1)它們的主要功能如下:

時間元件SJ

DS-32C型時間繼電器,它的延時調整范圍為0.25~5s。它被用來調整從裝置啟動到發出接通斷路器合閘線圈電路的脈沖為止的延時。時間元件有兩對延時動合觸點和兩對瞬時轉換觸點 。

中間元件ZJ

DZK-226型中間繼電器,它是裝置的出口元件,用于發出接通斷路器合閘線圈電路的脈沖。繼電器的線圈由二只繞組組成,電壓繞組ZJ(v)用于中間元件的啟動;電流繞組ZJ(v)用于中間元件啟動后使術鐵繼續保持在合閘位置。

電容器C

用于保證裝置只動作一次。

充電電阻4R

用于限制電容器的充電速度。

附加電阻5R

用于保證時間元件SJ的線圈熱穩定性。

放電電阻6R

在保護動作，但重合閘不應當動作(禁止重合閘)時,電容器經過它放電。

信號燈XD

在裝置的接線中,監視裝置中充放電電阻電容和中間元件,電壓線圈是否正常。

附加電阻17R

用于限制流過信號燈XD的電流。
