一、JT-3同步檢查繼電器應用范圍

JT-3同步檢查繼電器用于兩端供電線路的自動重合閘線路中，以檢查線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相差角。

二、JT-3同步檢查繼電器工作原理

JT-3靜態同步檢査繼電器為靜態型瞬動繼電器,工作原理:通過數字電路處理處一個相位差(或電壓差)與設定值相比,達到同步檢査目的。

三、JT-3同步檢查繼電器技術條件

1.整定范圍

純相位監測: 5°-175°

電壓矢量檢査型: 0V~99V

2. 觸點容量  250VAC  COSCP=1.0   5A

合閘  250VDC   5A

分閘  250VDC T=5mS  50W

3.觸點壽命   電壽命不低于10萬次;機械壽命不低于100萬次。

4. 介質強度   繼電器各導電端子連在一起,對外露非帶電部分或外殼之間能承受2000V(有效值) 50Hz的交流電壓歷時1分鐘

試驗而絕緣擊穿或飛弧現象。

5.絕緣電阻  繼電器各導電端子連在一起,對外露非帶電部分或外殼之間,用開路電壓為500V的、兆歐表測量其絕緣電阻不小于

300M0。

6.工作環境   溫度-10°C~+50°C,相對濕度不大于90% ,海拔高度不大于2000M。

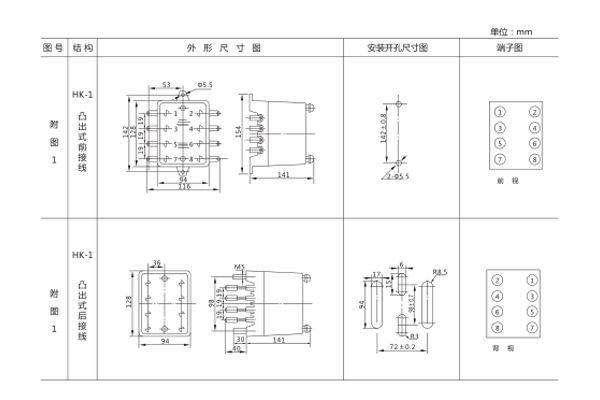

四、JT-3同步檢查繼電器開孔尺寸

五、JT-3同步檢查繼電器使用方法

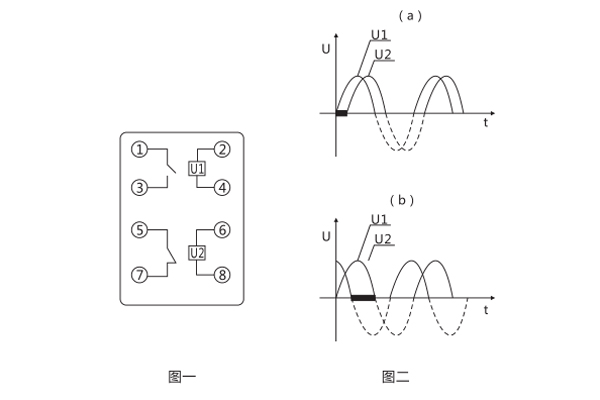

本繼電器的輸入電壓的兩個線( U1、 U2都是如此)不能隨意顛倒次序。其原因先說明如下:

以圖二為準,則如U2兩根線顛倒次序的話,曲線將圖二( b)所示。按圖二接線測得為0角的話,則技國二( b)接線就是180°-(1)角了。所以用戶現場接線時,**能找到公共端接在②、⑧腳。若是找不到公共端,則在現場試驗時,先可任意接好,測試繼電器是否能正常動作,若是不能正常動作,將U2的兩根線交換位置即可。
