JJJ-3B靜態直流絕緣監視繼電器技術條件及主要性能-上海上繼科技有限公司

發表時間:2019-09-23 11:38 瀏覽次數:382 〖返回〗

JJJ-3B靜態直流絕緣監視繼電器

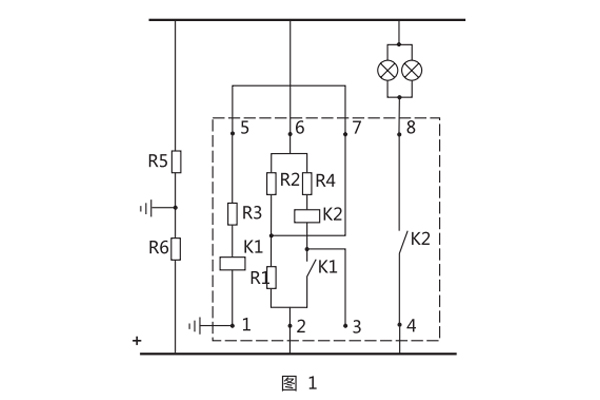

一、JJJ-3B靜態直流絕緣監視繼電器工作原理

R1、 R2 (R1=R2)為橋臂平衡電阻,R5、R6為直流母線對地絕緣電阻,靈敏元件K1跨接在地和平衡電阻之間。正常工作時,電橋平衡,靈敏元件上無電流通過。在一側絕緣電阻下降時,便有一不平衡電流通過靈敏元件,當不平衡電流達到一定值時便側絕緣電阻下降時,便有一不平衡電流通過靈敏元件,當不平衡電流達到一定值時便動作,再由繼電器出口觸點接通報警信號發信號如圖所示。

工作原理

二、JJJ-3B靜態直流絕緣監視繼電器技術參數及接線圖

電流和直流電壓: (220V、1.5mA);(110V、3.1mA) ; (48V、6.3mA)。

繼電器動作值:當母線任何一側對地絕緣電阻下降到下表值時,繼電器應可靠動作并有相應的動作指示。

技術數據

功率消耗:在直流220V額定電壓下繼電器動作后的功率消耗不大于5W。

熱穩定性(過載能力):繼電器可長期承受110%額定電壓。

工作壽命:產品可靠工作壽命為104。

介質強度:在基準條件下,產品各導電部分連在一起,對外露非帶電金屬部分及外殼之間,能承受交流有效值2000V/50HZ的試驗電壓歷時1分鐘,無絕緣擊穿或閃絡現象。

觸點性能:在電壓不超過250V,電流不超過2A,時間常數為5±0.75ms的直流有感負荷電路中產品輸出的斷開容量為50W。在電壓不大于250V,電流不大于1A的交流電路中功率因數為0.4±0.1)斷開容量為250VA。

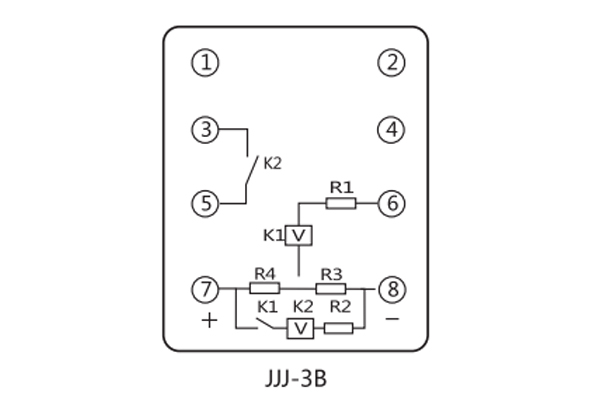

接線圖

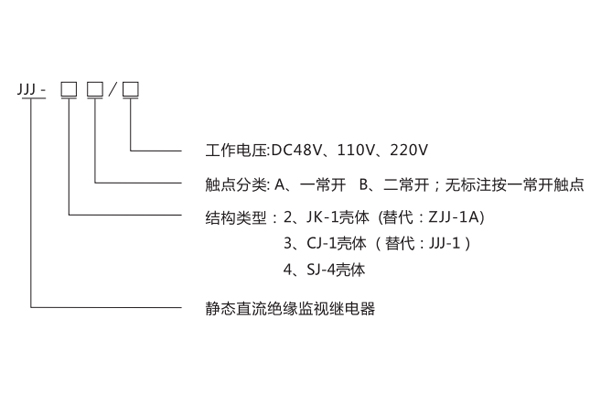

三、JJJ-3B靜態直流絕緣監視繼電器產品型號分類及含義

產品型號分類及含義
