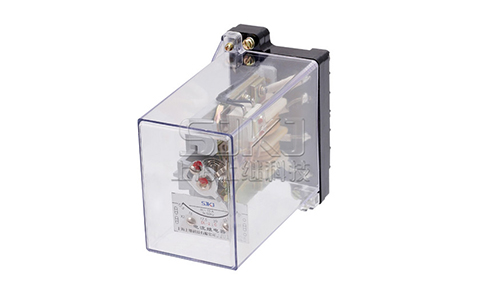

由各種類型的接觸器、各種類型的繼電器、各種類型的開關，組成了各種各樣的控制電路。在維修中，我們把控制電路劃為兩大塊，即：各種接觸器、繼電器劃為一類；把各種接觸器、繼電器及各類開關的觸點劃為一類。（此處暫時不考慮終級執行元件，如電機、牽引磁鐵、電磁閥等的故障。）

      從劃分的兩大塊來看看各自的故障特點和維修方法。

      檢查時**使用萬用表（用驗電筆會有虛、浮電產生）；另外準備兩支15W220V的白熾燈泡，串聯好后，留出三個頭來，準備一支5W36V的白熾燈，留出兩個頭，做為檢查時用的負載，遇到380V的時候，就用兩個串聯的這兩個頭，遇到200V及以下，就用一個燈，低于36V的和直流36V及以下的，就用低壓燈。用燈泡作負載，很直觀，且測量出來的數據，不會是虛浮。

      在開關網絡的維修中，查找故障是一項耗時費力的工作。如果不熟悉電路的結構、各類開關的布局、線路的走向等，就不會較為順利的找到故障點。

1、詢問法

作為維修人員，盡量詳盡地詢問操作人員，了解發生故障的全過程，能為找到引起故障的原因提供方向和思路。

2、直觀法

直觀法就是利用人體的感覺器官直接去觀察、感覺的方法。

1）看

看那里有冒煙、打火花、變形、移位、炭化、變色等。

2）聽

仔細聽，那里有異常的聲音等。

3）嗅

仔細嗅，那里有異常的氣味等。

4）手觸感覺

用手去觸摸，那里有松動、發熱引起的變形、炭化黑粉、溫度等。

利用這些方法，能較快地找到有此現象的故障點。

3、分段檢查法

在控制電路中，接觸器、繼電器是上承指令（各控制開關發出的指令），下帶負載（負載有終級執行元件、下一級的控制信號輸出等）的重要轉換點，因此，又往往是以接觸器、繼電器為中心展開故障的查找。所以，分段檢查法就是以接觸器、繼電器為一個重要的分段點，上分為控制元件部分，下分為執行元件部分，中間就是承上啟下的接觸器、繼電器記憶元件部分。

1）執行元件部分的檢查

執行元件處往往是故障最直接的表象點。如啟動電機后，電機不動作；啟動電磁閥后，電磁閥不動作等。從這些表象入手，那里沒有相應的動作就應該從那里動手去查找故障。如一個電磁閥沒有動作，就從它開始，啟動電磁閥后，用萬用表測量電磁閥的輸入端是否有相應的供電，如有相應的輸入電壓，就可判定為電磁閥有故障，就要拆下電梯閥的線圈部分，在線圈的內孔中放入一支小起子，再啟動電磁閥，如沒有磁場產生（小起子不會被吸住），就可判定為線圈損壞；或用萬用表測量其阻值，其值大大超過正常值，也可判定為線圈損壞。如果有磁場產生（小起子會被吸?。?，就要判定為閥體的故障。閥體故障多數表現為閥芯卡死，卸下閥芯，可看：密封膠圈損壞、變形、滑動部位吸附污物、閥體流通物對滑動部位產生的阻力、復位彈簧斷裂、進出氣（油）芯被污物堵塞等。又如，牽引磁鐵帶動的剌爪，牽引磁鐵有磁吸作用，剌爪也有動作，但剌爪因嚴重磨損后，不能推動棘輪產生沒有相應的機械動作，此處作為控制電路是完好的，因此，還要學會判定引起故障表象的原因在什么范圍——是機械原因還是控制電路本身，這又是一個很重要的分界點。其它終級執行元件從簡，前述已講——（此處暫時不考慮終級執行元件，如電機、牽引磁鐵、電磁閥等的故障。）

2）記憶元件部分的檢查

（1）主回路的檢查

主回路的順序?yàn)椋阂患夒娫?，二級電源，三級電源，中間轉換，末級輸出，終級執行元件。

記憶元件其中一個作用就是為終級執行元件提供電能或下一級控制提供信號的開關。如啟動電磁閥后，用萬用表測量電磁閥的輸入端是否有相應的供電，如沒有相應的輸入電壓，就要查找相應的繼電器是否有動作，如有動作，就要查找為電磁閥供電觸點通斷情況，最簡單直接的方法是用一小段導線短接觸點，看電磁閥是否動作，如有動作，就可判定為該觸點有故障，觸點故障多數時候是可以修復的，也可更換新的繼電器；如無動作，就要用萬用表測量此觸點是否有相應的額定電壓輸出，如有，那就是從繼電器的觸點到電磁閥之間的聯接線及接插件有故障；如無，就要查找為電磁閥供電的電源部分是否有電輸出，這樣逐級向上地查找，直到查出故障點為止。不排除繼電器到電源的中間還有其它記憶元件的轉換作用，其查找方法與上相同，直到查出故障點為止。

（2）控制回路的檢查

控制回路的順序?yàn)椋褐骺匦盘?，保護信號，檢測信號，順序、時序、自鎖、互鎖、聯動信號等，接觸器、繼電器線圈。

記憶元件另一個作用就是要能記住上一級各種信號，并能為下級控制回路提供本級已完成任務的信號和下級執行元件提供電源。如啟動電磁閥后，用萬用表測量電磁閥的輸入端是否有相應的供電，如沒有相應的輸入電壓，就要查找相應的繼電器是否有動作，如沒有動作，可使用強制方法使其動作，看電磁閥是否有動作，如有動作，可先排除繼電器線圈的故障，可用一小段導線短接繼電器的線圈輸入和電源之間，如繼電器無動作，故障就在繼電器的線圈部位；如繼電器有動作，就可排除繼電器線圈的故障。再就是要查找繼電器的控制回路中，那一個信號沒有正常輸出。這項檢查會有相當大的工作量，因?yàn)椋^大部分信號源都來源于散布在機械設備中，這中間不僅有產生各種信號的開關，也有聯接導線、接線盒、接插件等，線路中還有其它用途的線混在一起。但無論怎樣，總的原則就是要查找出故障點來，恢復正常的各控制信號，保證設備的正常運轉。所以前述——如果不熟悉電路的結構、各類開關的布局、線路的走向等，就不會較為順利的找到故障點。

所以對這一部分的維修一定要耐心細致，找到故障點后，該修就修，該換就換。

在整個的維修過程中，方法是不會固定的，也不會只有這幾種方法，方法是多樣化的，且是交替式使用，表也會交替使用各種能起作用的檔位。
