發表時間:2018-07-19 14:43 瀏覽次數:2602 〖返回〗一個典型的門禁系統,最起碼包含4個設備:門禁電源,門禁機,電鎖,開關。最常見的接線方式是,將電鎖、開關和門禁機接到全部門禁電源上。線路一多,很多朋友表示很頭疼,太難了。其實了解了背后的原理,門禁接線其實很簡單。
既然門禁電源是接線的中心環節,就從門禁電源開始:

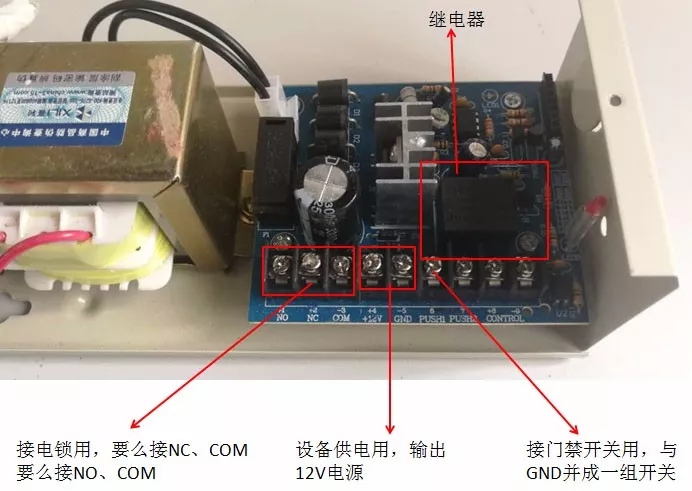

圖1:門禁電源圖
一看到這么多接線柱,很頭朋友表示頭暈了。大可不必啊,拆開來看,NO、NC、COM為一組,接電鎖用,12V、GND為一組,為設備供電用,PUSH1,PUSH2,為開關信號線,這兩個開關信號線,接法不一樣,先不去管它,CONTROL,為樓宇聯動的接線端子。簡化一下,真正在大多數門禁接線中用得著的有NO、NC、COM、12V、GND、PUSH(上面的PUSH1,簡稱為PUSH)。
真正難理解的NC、NO、COM這一組,這是個什么鬼?咱們先從NC和NO的英文原意來理解,NC是Normal Close的縮寫,中文譯為常態下是關閉(閉合)的,NO是Normal Open的縮寫,譯為常態下是打開(非閉合)的。這個在電工領域其實就是說的接觸器的狀態,門禁系統里為了實現開關門,用到了繼電器,繼電器就是一個接觸器,如圖2所示。

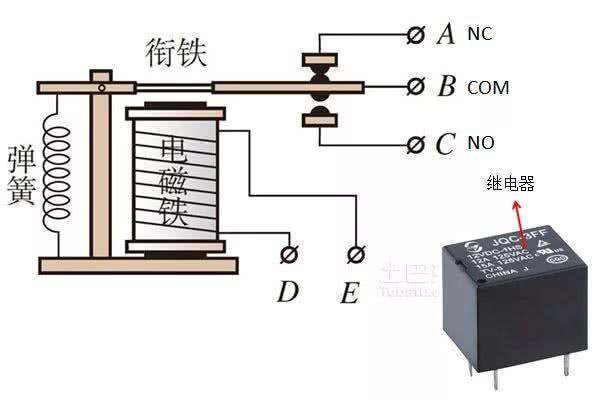

圖2:繼電器和繼電器原理圖
從圖2可以看到,觸點4是導通的,D、E之間應該還有一個開關,當D、E開關閉合時,在電磁鐵吸力作用下,觸點B斷開,與C導通。 可以這樣認為,在沒有外力作用下(即D、E沒有人為閉合),A總是閉合的,C總是打開的,A是NC端,C是NO端。所以通電也罷,斷電也罷,A總是導通的(D、E沒有人為閉合),所以我覺得NC理解為觸點閉合NO理解為觸點斷開比較合適。
總聽到這樣的說法,NC鎖是通電常閉的鎖,NO鎖是通電常開的鎖,細究起來是不妥的,其實不管什么電鎖,在內部導通(通電)的情況下都應該鎖打開,只是因為NO鎖接的是NO端,在沒有開關信號作用下,內部觸點并沒有導通,沒有導電,當然不會上鎖,而不是說已經通電了,但鎖沒有關,其實是沒通電的,對不。
引申到門禁原理, 當鎖與門禁電源連接時,一般電鎖上有兩根線,一根接NC或NO,一根接GND形成一個回路。如果想要常態下鎖是關著的,接NC好了,反之接NO就對了。門禁電源上還有一個PUSH接口,想必你也想到了,PUSH與GND就是那個轉換開關,相當于圖2中的D和E,當PUSH與GND閉合時,NC與NO端觸點轉換,以實現開關的目的,這里需要說明的是,NO端導通是暫時的,在一定時間內會自動斷開,又變成NC端導通的狀態,這在門禁系統里叫延時,門禁電源上帶有延時旋鈕,可以設置延時60秒以內的時間。為什么這樣設置,想一下就明白了,這里就不再展開。
接下來一個重要問題,門禁機與門禁電源怎么接。如果說門禁電源的核心是繼電器,那么門禁機的核心還是繼電器。不倫何種方式開門,刷卡也好,密碼也罷,甚至指紋和人臉開門,它們都是通過輸出開關信號來開門的,所以,只要思考一個問題就行了,既然門禁機的核心是繼電器,它要輸出開關信號,所以它要么求用NC、COM輸出,要么用NO、COM來輸出,究竟用哪一種,因為通常是關的,當然要用NO、COM來輸出了,所以,不管哪種門禁機,只要是通過繼電器控制信號輸出的,都是一樣的接法,如圖3所示。

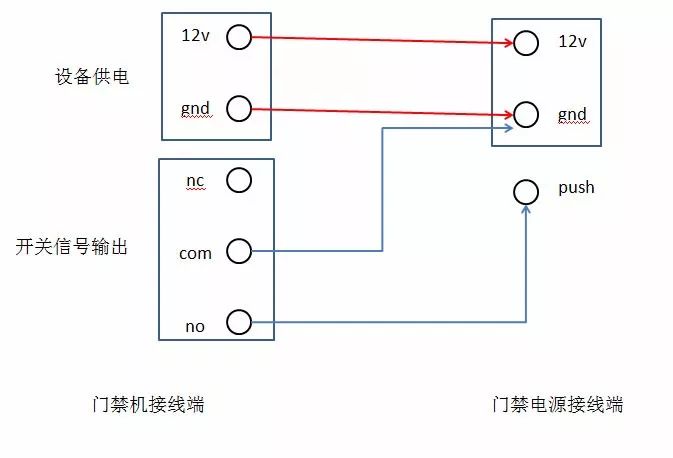

圖3:門禁機與門禁電源的接線方法
從圖3可知,12V、GND是為供電端,這個沒什么好講的,NC、NO、COM為繼電器模塊,為輸出開關信號用,因為常態下是斷開的,所以應該接NO、COM,又因為是作為開關信號用的,所以接到門禁電源上的PUSH和GND,形成一個閉合電路。
