一、JX-13型信號繼電器工作原理

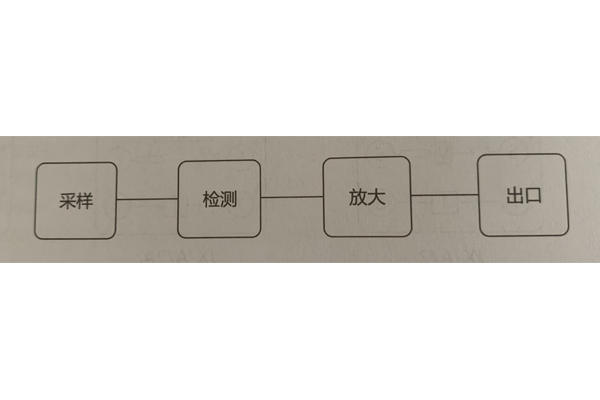

繼電器由光電耦合器和電阻等器件組成采樣檢測回路。當被測信號到達一定值時，光耦開通，開通信號經一個運算放大器放大，推動后級 出回路，使出口繼電器動作。并由自保持回路進行自保持，在啟動回路信號消失后繼電器依然處于動作狀態，只有在按下復歸按鈕或在復歸施 加復歸電壓后，繼電器方可返回。

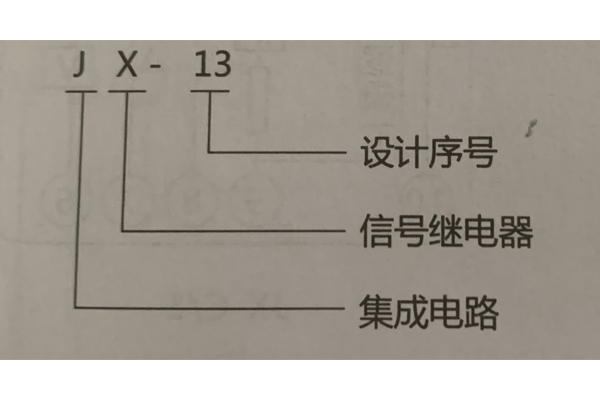

二、JX-13型信號繼電器型號含義

例：輔助直流工作電壓為110V，額定電流為0.5A的信號繼電器訂貨代號為：JX-13-0.5A-DC110V。

1.繼電器觸點形式

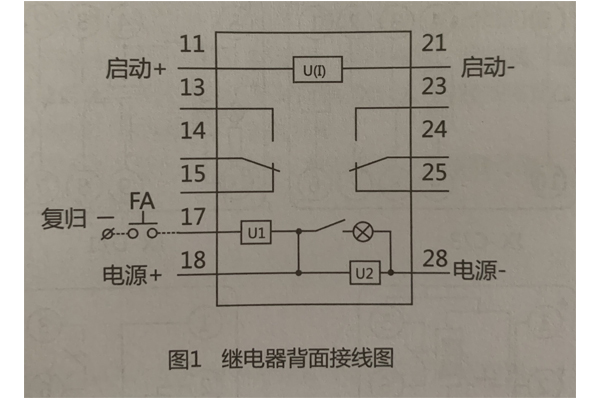

繼電器提供二付轉換觸點。燈光信號，磁保持，手動和電動復歸。繼電器背面接線圖見圖1。

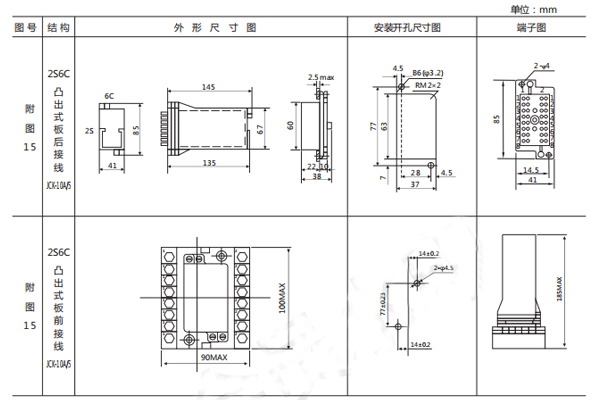

三、JX-13型信號繼電器開孔尺寸
