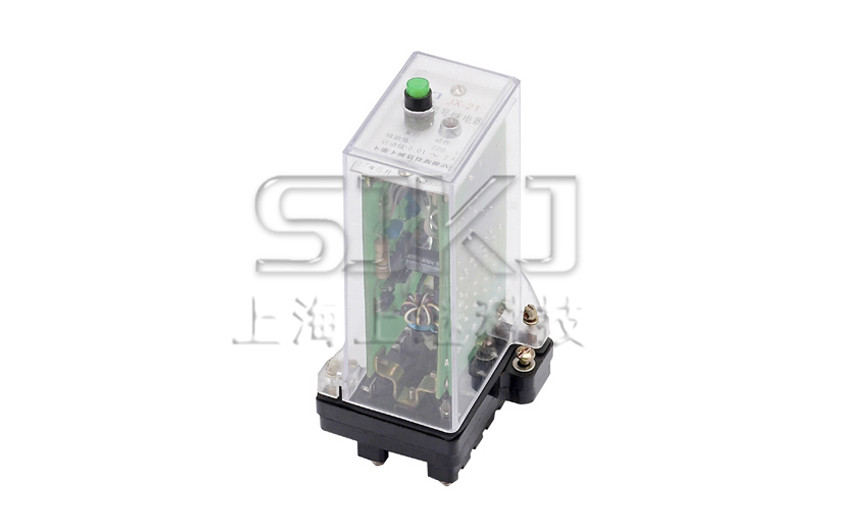

JX-21B集成電路信號繼電器用途

JX-21B集成電路信號繼電器應用于直流操作保護線路中,作為信號指示器用。繼電器由電流或電壓動作,燈光信號,磁保持,手復歸或電復歸?？煽啃院?可替代原有的DX-11、 DX-11A系列、 DX-8、 DX-8G系列, DXM-2A系列, DX-30系列等電磁型信號繼電器。

JX-21B集成電路信號繼電器工作原理

繼電器由光電絹合和電阻等器件組成采樣檢測回路。當被測信號到達一定値時,光福開通,開通信號經一個運算放大器放大,推動后級出口回路,使出口繼電器動作。并由自保持回路進行自保持,在啟動回路信號消失后繼電器依然處于動作狀態,只有在按下復歸按鈕或在復歸端施加復歸電壓后,繼電器方可返回。

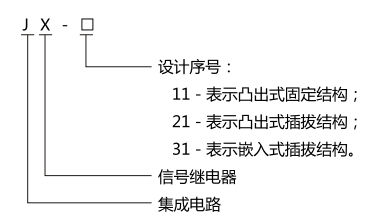

JX-21B集成電路信號繼電器型號名稱

例:嵌入插拔式結構,轉助直流工作電壓為110V, 額定電流為0.5A的信號繼電器訂貨代號為: JX-31 - 0.5A- DC110V。

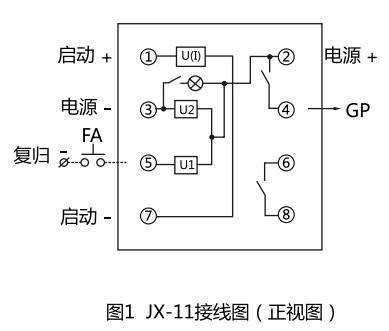

1. JX-11信號繼電器(代DX-11 )

1.1繼電器背面接線圖( 圖1 ) 。

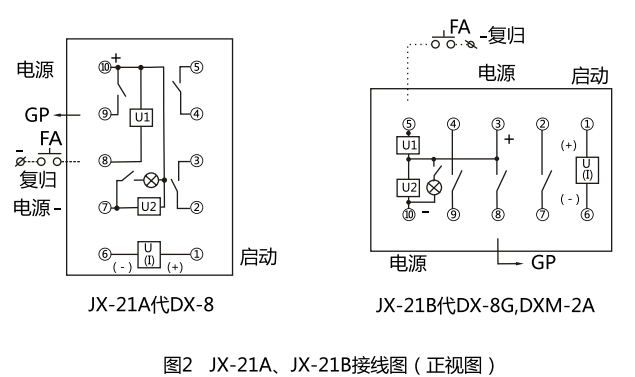

2. JX-21A(代DX-8 ) , JX-21B信號繼電器(代DX-8G、 DXM-2A) 。

2.1繼電器背面接線圖( 圖2 ) 。

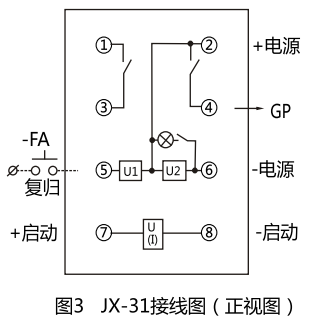

3. JX-31信號繼電器(代DX-30) 。

3.1繼電器背面接線圖(見圖3 ) 。

JX-21B集成電路信號繼電器主要技術參數

1.電壓型繼電器

a)額定直流電壓:12V, 24V, 48V. 110V, 220V;

b)輔助直流工作電壓:48V, 110V, 220V。

1.1繼電器動作值不大于70%額定值。

2.電流型繼電器

a)動作電流0.01A- 2A通用;

b)輔助直流工作電壓:48V, 110V, 220V。

2.1繼電器動作電流不大于90%額定值,**允許電流2A。

3.動作時間

繼電器動作時間不大于15ms。

4.功率消耗

繼電器直流回路功率消耗:

220V:動作前不大于2W,動作時(信號未消失時)功率消耗不大于7.5W,動作后(保持后)功率消耗不大于4W;

110V:動作前不大于1.5W.動作時(信號未消失時)功率消耗不大于5W,動作后(保持時)功率消耗不大于2.5W;

48V:動作前不大于0.5W,動作時(信號未消失時)功率消耗不、大于3.5W,動作后(保持時)功率消耗不大于1.5W;

啟動回路功耗:對電壓型繼電器不大于2W,對電流型繼電器在額定電流下,啟動回路壓降不超過1.7V。

5.觸點斷開容量

a)直流電路;在電流不大于2A,電壓不大于250V的條件下,對外輸出角蟲1點能斷開時間常數為5ms±0.75ms的直流有感負荷30W。

b)交流電路:在電流不大于1A,電壓不大于250V的條件下,對外輸出觸點能斷開功率因數cosφ為0.4±0.1的電路的負荷250VA。

6.工作條件

a)使用地點不允許有爆炸危險的介質,周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質,不允許充滿水蒸氣和有較嚴重的霉菌存在 ;

b)使用地點不允許有較強的振動和沖擊;

c)使用地點應具有防御雨、雪、風、沙的設施;

d)使用地點不允許超過1.5mT的外磁感應強度。

7 介質強度

繼電器各導電路對外露的非帶電金屬部分及外殼之間,應能承受2?(有效値) ,輸入電路對觸點之間應能承受1?(有效値) , 50Hz的交流試驗電壓,歷時1min試驗 ,應無絕緣擊穿及閃絡現象。

8 電氣抗干擾繼電器應符合GB7261和GB6261 ?靜態繼電器及保護裝置的電氣抗干擾試驗? 。

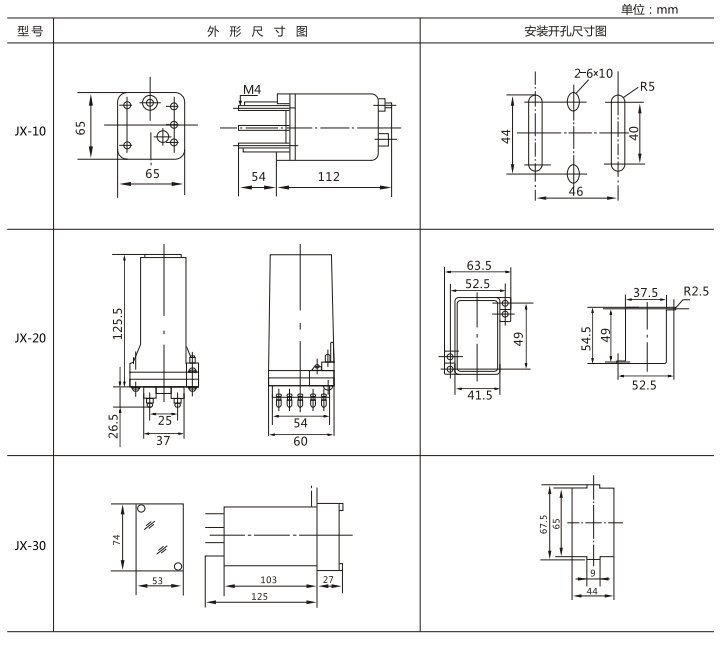

JX-21B集成電路信號繼電器外形及開孔尺寸
