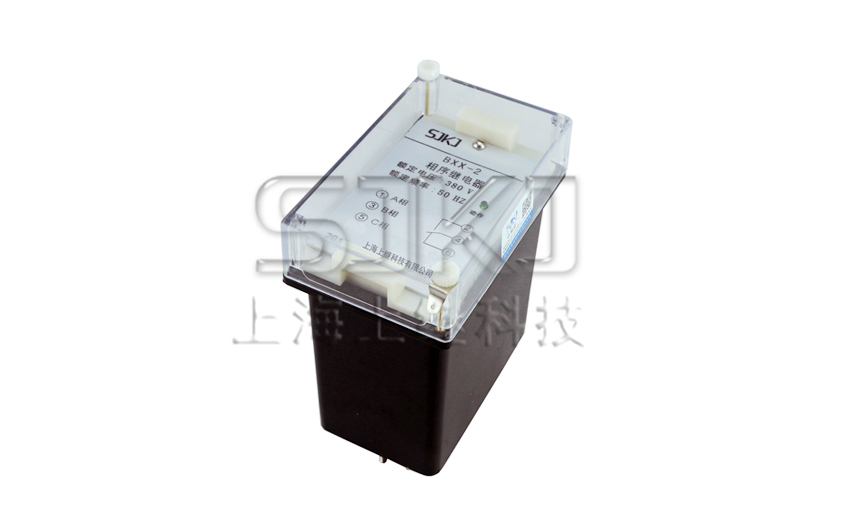

BXX-2相序繼電器_BXX-2繼電器_接線圖
差動、重合閘、絕緣監視及其他繼電器系列
打印當前頁
發郵件給我們: 1932551438@qq.com
BXX-2應用范圍
BXX-2相序繼電器主要用于相序檢測或斷相保護中,當相序?yàn)檎_時,繼電器動作獲得輸出;當相序?yàn)椴徽_時或交流回路任一相斷線時,繼電器閉鎖。
BXX-2相序繼電器主要技術參數
·額定線電壓: 380V、50Hz。
·觸點形式: 一轉換。
·電壓波動范圍: 80%~110%。
·功率消耗:在額定電壓下,三相總功率消耗不大于4VA。
·觸點容量:在有感負載直流電路中其時間常數為5±0.75ms,當電壓不大于220V.電流不大于0.4A,觸點容量不大于30W。
BXX-2相序繼電器內部接線及外引接線圖(背視圖)
BXX-2相序繼電器外形及開孔尺寸
