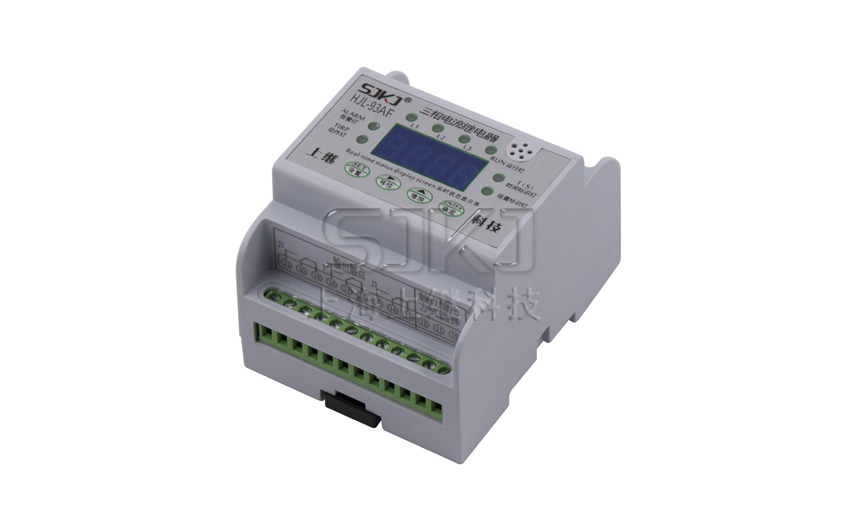

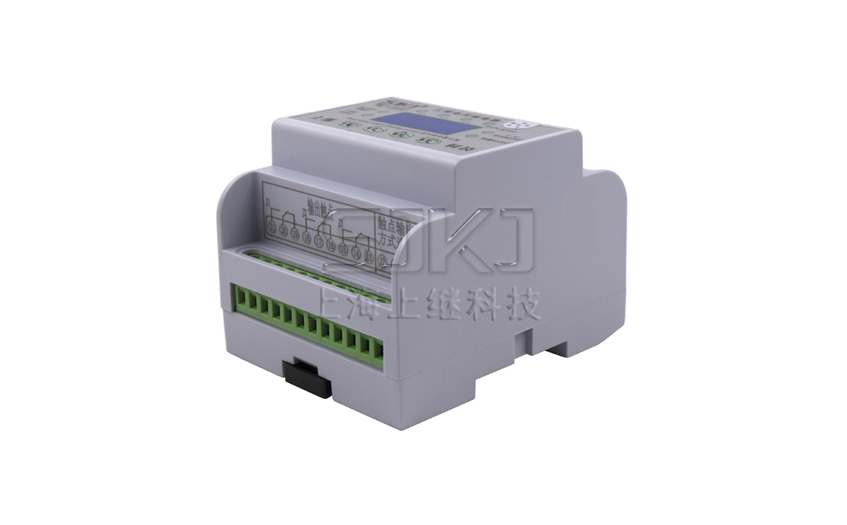

HJL-93AF三相過電流繼電器用途

HJL-93系列集成電路電流繼電器，主要用于發動機、變壓器和輸電線的繼電保護裝置中，作為電力系統、交流回路三相、雙相及單相過負荷或短路保護的啟動元件。以及零序電流報警或需要過電流保護的電器電路中切除故障，可替代常規DL、JL、WL系列電流繼電器，是更新?lián)Q代的理想產品。

HJL-93AF三相過電流繼電器命名及含義

HJL-93AF三相過電流繼電器產品特點

本繼電器采用專用芯片、集成電路為微機型繼電器，數碼管顯示監測電流。

精度高、無抖動、功耗小、動作快、返回系數高。

導軌式安裝，接線方便簡單。

采用數字按鍵設定定值，整定范圍寬，直觀方便。

具有掉電報警功能。

單路、雙路或三路輸入，且動作電流可整定。

具備報警出口延時功能，設定值為0-99.9S。

通過機殼內不同跳線位置可分別實現三組輸出接點同時報警和各自報警功能。

HJL-93AF三相過電流繼電器性能參數

額定輔助電源：DC100～300V或AC80～265V。

額定輸入電流Ie(AC): 5A;10A。

額定頻率：50/60Hz。

電流整定范圍：AC 0.1-9.99V，級差0.01V。

電流精度：±3%。

延時整定范圍：0.00-99.9S，級差0.1s。

延時精度：1%士0.3S。

返回系數：過量動作為0.9；欠量動作為1.1。

觸點容量：直流250V以下，τ＝5ms，感性負載50w，阻性負載150W；交流250V以下，負載1200VA；長期接通電流5A。

環境溫度： -25℃～+50℃

相對濕度：45%～75%環境相對濕度，不大于90%

大氣壓力：80Kpa～106Kpa，大氣壓力，80Kpa～110Kpa。

存儲和運輸過程中的極限溫度： -25℃～+75℃

使用地點的海拔高度：不高于3000米。

使用環境：周圍介質無爆炸危險品；不含有腐蝕性氣體；所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。

絕緣電阻：用開路電壓500V兆歐表測量繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間絕緣電阻應不小于10MΩ。

絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，歷時一分鐘無擊穿。

抗干擾性能：符合國家GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》標準。

電氣壽命：在DC250V回路，切斷電流τ＝5ms, 10萬次。

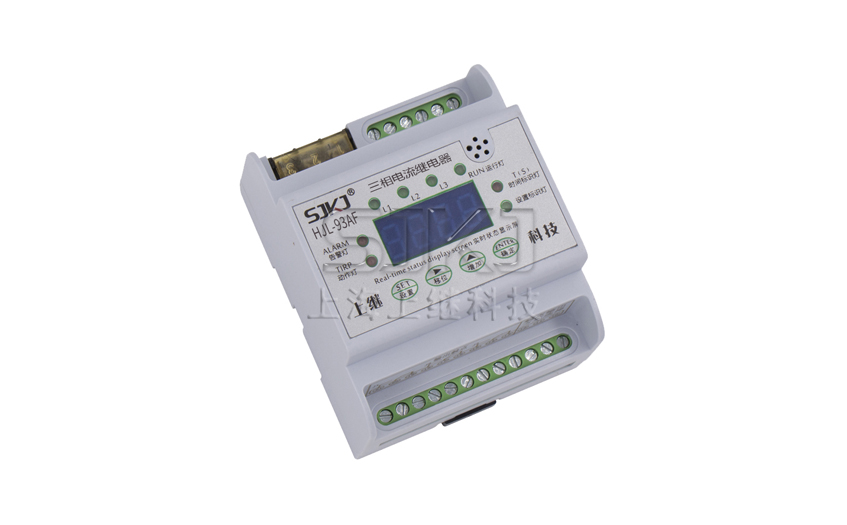

HJL-93AF三相過電流繼電器面板介紹

上電包括FLASH自檢，定值自檢，上電自檢時，繼電器不工作，如果自檢不通過，數碼管熄滅，點亮TIRP動作燈。

HJL-93AF三相過電流繼電器設置說明

當繼電器2、3端子接入工作電源時，數碼管顯示當前輸入的實時電流。長按SET設置鍵1秒,便進入L1電流整定值，可以通過移位鍵和增加鍵設定所需的電流值，改動的數碼管會閃爍，允許修改。再按一下SET設置鍵,此時時間標識燈點亮，顯示為L(zhǎng)1電流所需的延時值，也通過移位鍵和增加鍵設定所需的時間值。然后再按SET設置鍵,進入設置L2電流整定值，設定的方法和前面設定一樣及L3電流同樣如上設置。均設置好后，再按SET設置鍵界面會進入三相電流各相所需投入使用還是退出。比如只要A、C相工作，B相退出，通過移位鍵將按至B字母位置，按下增加鍵，當數碼管顯示時，說明該相已經退出運行。需要三相均有輸出工作，可以工作增加鍵將相序字母點亮。跳過相序字母顯示頁面，來到過量、欠量方式選擇頁面，可根據自己所需通過增加鍵來設定，0代表欠量(欠流)，1代表過量(過流)。完全設定好后，可以按ENTER確定鍵快速退出。也可以通過繼電器自動5秒后退出，所設置參數自動保存。退出時顯示實時電流和所投入的相來回切換數值。若有個別參數設定，可以在設置好后，直接按ENTER確定鍵快讀保存并退出。所需投入的相，指示燈會點亮，會顯示當時實時的電流數值，未投入的相燈也會燈亮，顯示會是， 無數值顯示。繼電器達到所設定值，動作后,由TIRP動作燈會點亮,實際線路電流低于或高于所設定的返回值，指示燈切換回來。正常運行情況下，RUN運行燈、電流設置表示燈常亮。L1、L2、L3來回切換運行。當輸入電流任意一相滿足動作條件，繼電器動作，電流標識燈熄滅,表示延時時間已到動作。當輸入接近動作條件時，繼電器進入動作預備狀態，所有芯片資源用來計算輸入值，一旦滿足條件，立即啟動計時,繼電器設有啟動量連續判斷功能和突變量連續判斷功能，能夠有效迅速的判斷輸入值，并躲過短時干擾。

HJL-93AF三相過電流繼電器接線圖

HJL-93AF三相過電流繼電器外形及尺寸圖
