單相液晶交流電壓電流組合表SJ194UI-9K1Y

二、單相液晶交流電壓電流組合表SJ194UI-9K1Y

特點

●  單相交流電壓、電流組合表

● 電壓、電流變比可編程

● 工作時間、負載時間統計功能

● 1路RS485接口，modbus通訊協議

● 可擴展4路無源開關量輸入

● 可擴展2路繼電器輸出,繼電器觸點容量：AC220V 3A

● 可擴展1路DC 4～20mA模擬量輸出

● 可擴展1路過流、過壓、欠壓報警輸出，繼電器觸點容量：AC220V 3A

● 優良的溫度特性和工作穩定性

● 采用STN藍屏、寬視角、高品質、高清晰LCD液晶屏，微背光顯示 ，在強光和大視角環境下獲得良好的視覺效果

●  產品尺寸及開孔尺寸大，顯示直觀又美觀大方，替換及安裝更方便

●  適用于電力電網，自動化控制系統。主要測量電網中的電壓、電流參量

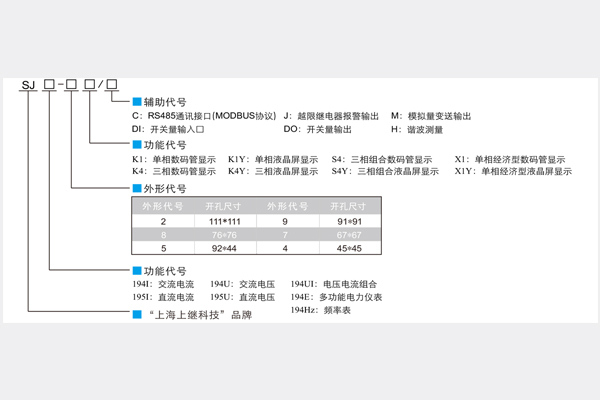

三 、單相液晶交流電壓電流組合表SJ194UI-9K1Y

命名及含義

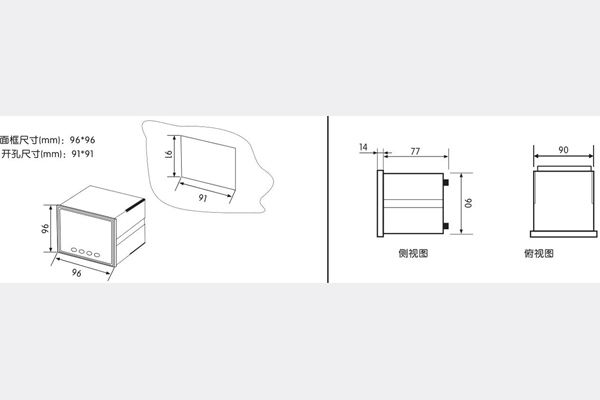

四 、單相液晶交流電壓電流組合表SJ194UI-9K1Y

外形及開孔尺寸

五、單相液晶交流電壓電流組合表SJ194UI-9K1Y

注意事項

1、適合環境溫度0～50℃濕度85%以下使用，防止因溫度變化而引起不良現象。

2、注意防止震動和沖擊。

3、不要在有灰塵，對電器產品有害的化學藥品，煤氣等地方使用。

4、在因磁場或高頻儀器，高壓火花，閃電等原因引起電壓異常時，在外部請使用電源線濾波器或非線性電阻等干擾吸收電路。

5、輸入信號線應盡量的短，在有可能混入干擾信號的地方請使用保護屏蔽線。通常情況下，建議使用雙絞線

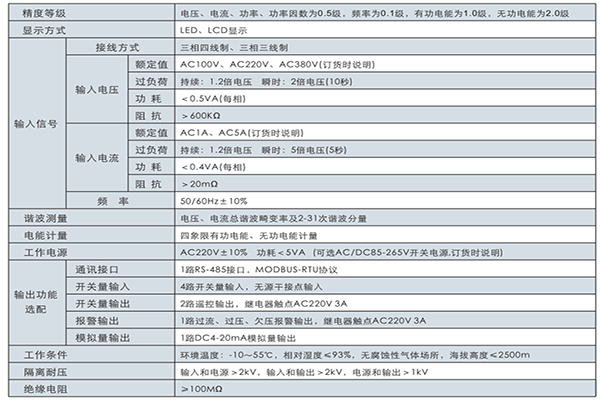

六、單相液晶交流電壓電流組合表SJ194UI-9K1Y

參數
