DZS-15B延時中間繼電器工作原理及產品圖片-上海上繼科技有限公司

發表時間:2019-11-11 22:01 瀏覽次數:353 〖返回〗

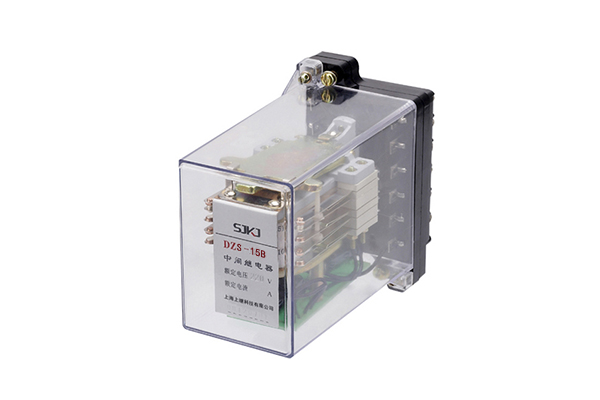

DZS-15B延時中間繼電器

一、DZS-15B延時中間繼電器工作原理

DZS-15B延時中間繼電器用于直流操作的各種保護和自動控制線路中,作為輔助繼電器以增加觸點數量和觸點容量。 DZS-15BG延時中間繼電器是DZS-15B的改進型。該繼電器克服了原來DZS-15B繼電器采用的繞組線徑為0.06~0.07漆包線。在長期運輸中,出現的斷線缺點,提高了可靠性。其余內部接線、外形尺寸、接線端子、使用功能等不變。 DZS-11B、13B為動作延時繼電器;DZS-12B、14B返回延時繼電器;DZS-15B、16B為電壓延時動作和電流保持繼電器。

二、DZS-15B延時中間繼電器主要技術數據

●額定電壓:DC 220V、110V、48V、24V、12V。

●額定電流:lA、2A、4A、6A。

●動作值:動作電壓為額定電壓值的30~70%。

●保持值:保持電流不大于80%額定電流。

●返回值:不小于額定值的5%。

●動作時間:DZS-15B、13B、15B、16B在額定電壓下,動作時間不小于0.06s。

●返回時間:DZS-15B、14B不小于0.6s。

●功率消耗:不大于7W。

●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

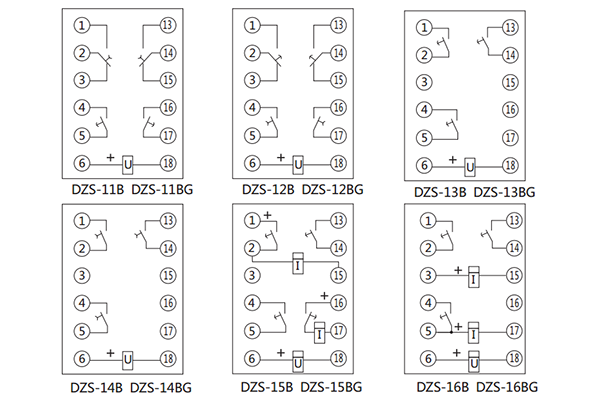

三、DZS-15B延時中間繼電器內部接線圖及外引接線圖(正視圖)

接線圖
