一、DZZ-14繼電器技術參數

1.動作值:<70%額定電壓。

2.返回值: >5%額定電壓。

3.動作時間

DZZ-11~15其動合觸點不大于30ms,動斷觸點不大于20ms。 DZZ-11~17延時返回時l間不小于0.8s。 DZZ-11延時返回時間不小于1.5s。 DZZ-19延時動作時間不大于0.06s。

4.功耗:不大于1.6W。

5.觸點能力與RXMA1型相同。

6.絕線耐壓:50Hz、1min、2kV。

7.沖擊電壓: 5kV。

8.該繼電器能承受5-15Hz中等震級的地震波)中擊。

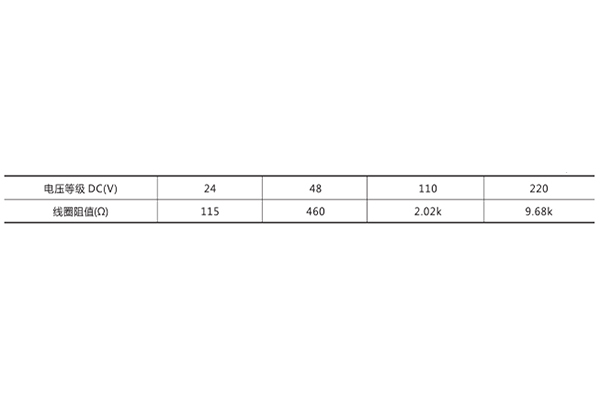

9.額定電壓及線圈阻值。

二、DZZ-14繼電器特點

1.體積小,對安裝地位緊張有限的場合特別適用。

2.該繼電器對用戶既提供工業級繼電器的屏面經濟性,還提供保護級繼電器的質量,可靠性和中等(跳閘)容量的能力。

3.該繼電器可通過罩殼上的小孔拔動銜鐵以試驗觸點動作情況。

4.線圈激勵為直流。

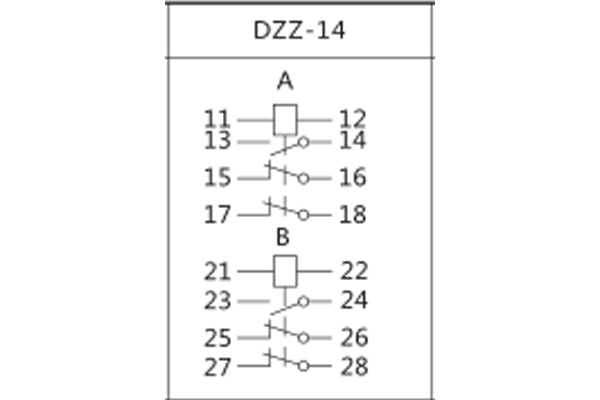

三、DZZ-14繼電器接線圖
