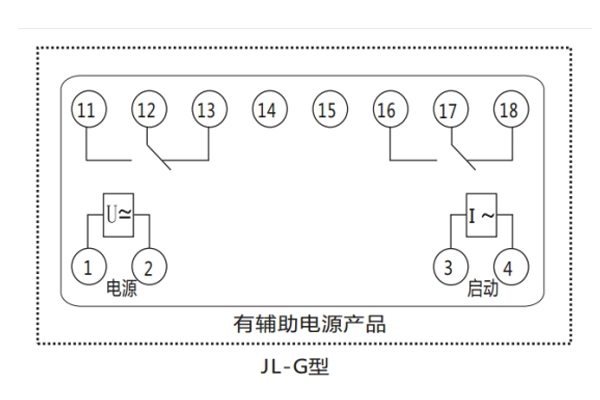

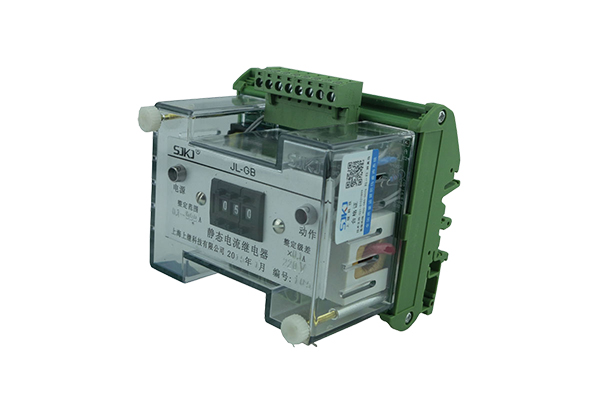

一、JL-GB繼電器內部端子外引接線圖(正視)

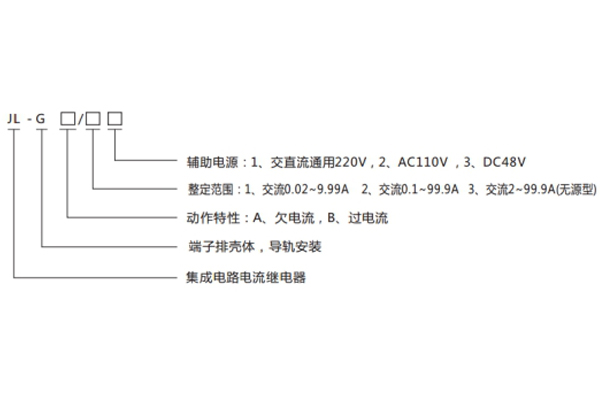

二、JL-GB繼電器型號分類及含義

三、JL-GB繼電器技術數據

1、電流整定范圍:0.1～99.9A，整定級差:0.1A;0.02～9.99A，整定級差:0.01A；

2、返回系數:過流0.90～0.95，欠流1.05～1.11

3、整定誤差:電流整定平均誤差≤±3％，平均誤差=(5次測量平均值-整定值)/整定值×100%

4、功率消耗:輔助電源≤5VA；啟動電源≤1VA。

5、絕緣電阻:繼電器各帶電端子對外露非帶電端子或外殼之間,用開路電壓500V的兆歐表測量，絕緣電阻＞300MΩ。

6、介質強度:繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV(Hz的交流電壓,歷時1分鐘無擊穿或閃絡現象。

7、抗干擾性:符合DL478-92<<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261GB6261<<靜態繼電器及保護裝置的電氣抗干擾試驗>>中的有關規定。

8、觸點容量，在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在電壓不超過250V，電流不超過2Acosφ=0.40.569、觸點壽命:電壽命10次，機械壽命10次;10、動作時間：≤25ms(過流1.2倍整定值,欠流0.5倍整定值)11、返回時間：≤25ms(過流0.5倍整定值,欠流1.2倍整定值)12、輔助電源:AC/DC48V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用）觸點容量：在電壓不超過，電流不超過，時間常數為±直流有感負荷電路中，斷開容量為；在電壓不超過，電流不超過，功率因數為φ±1的交流電路中，斷開容量為250VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回10萬次。輸出觸點長期允許接通電流為5A。

9、觸點壽命:電壽命105次，機械壽命106次;

10、動作時間：≤25ms(過流1.2倍整定值,欠流0.5倍整定值)

11、返回時間：≤25ms(過流0.5倍整定值,欠流1.2倍整定值)

12、輔助電源:AC/DC48V,110V,220V;訂貨時請注明其它電壓等級可訂做。（交直流通用）
