JY-1B/1繼電器-上海上繼科技有限公司

發表時間:2020-05-05 15:34 瀏覽次數:297 〖返回〗

一、JY-1B/1繼電器用途

JY-1B/1電壓繼電器是靜態型,瞬動、交流電壓繼電器??捎糜诎l(fā)電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的動作元件。該繼電器由集成電路構成執行回路,具有靈敏度高,動作時間快,功耗小、整定方便等特點,繼電器的直流電源和出口繼電器有信號指示燈監視,繼電器有2付大容量的轉換接點輸出,用戶可根據具體情況直接控制被保護設備(JY-1A例外)。繼電器動作值由面板上的撥碼開關進行整定,直觀方便。

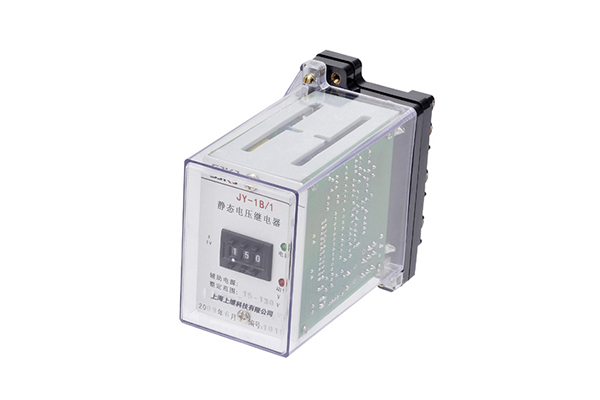

JY-1B/1繼電器

二、JY-1B/1繼電器工作原理

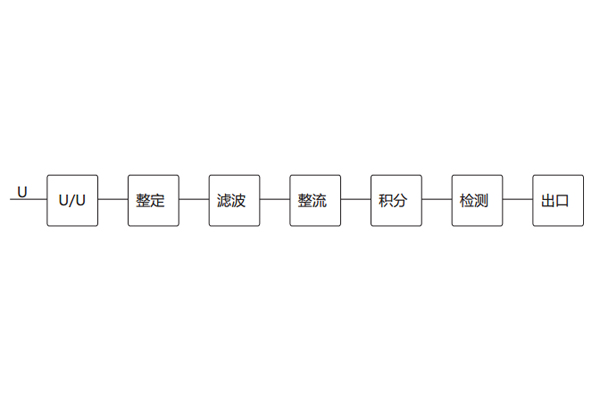

工作原理

由電壓-電壓變換器將輸入電壓變換成適當?shù)碾妷?,通過動作值的整定和有源帶通濾波,經過全波整流,利用其脈動電壓進行比較積 分,由檢測器對積分電平時行判斷,當積分電平超出檢測電平時,檢測器輸出高電平,驅動出口繼電器動作。

JY-1A,JY-1B繼電器采用了新型的積分判斷電路,使繼電器的動作時間和返回時間都較快,暫態超越也小,有很強的抗干擾性能。

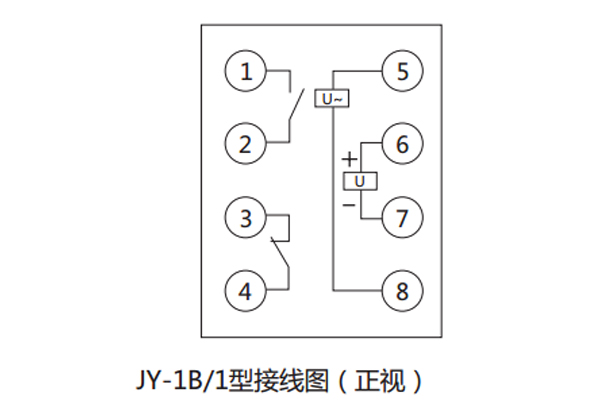

三、JY-1B/1繼電器接線圖

如下圖所示(圖中觸點為繼電器直流電壓和交流電壓均未加,即繼電器處于失電狀態時的狀態,當繼電器加上直流輔助電壓,但交流電壓 為零時,過電壓繼電器的觸點狀態與圖中觸點狀態相同,而低電壓繼電器觸 點狀態正好相反)。

接線圖
