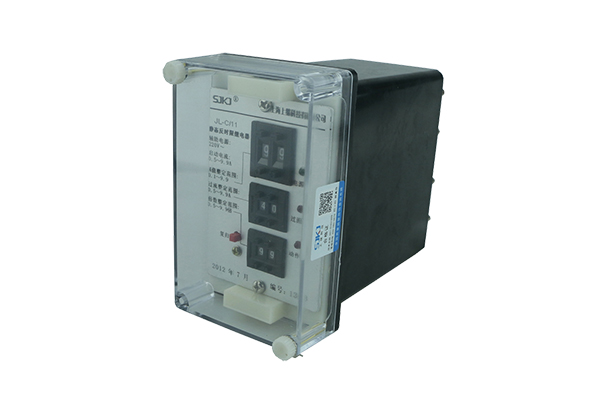

JL-C-11反時限電流繼電器-上海上繼科技有限公司

發表時間:2020-06-24 09:55 瀏覽次數:357 〖返回〗


一、JL-C-11反時限電流繼電器主要技術參數


1.整定范圍根據整定范圍不同,級差分別為0.01A和0.1A。

2.瞬動倍率1~12倍可調。

3.返回系數0.9~0.97

4.整定誤差電流及瞬動倍率不大于3%,時間誤差不大于5%(動作后下一次必須間隔10S以上在測)。

5.功耗功耗小于5W。

6.觸點容量在電壓不大于250V時,信號觸點容量為24VDC2A。

7.觸點壽命電壽命:10次,機械壽命:10次。

8.絕緣電阻繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

9.介質強度繼電器各帶電端子連在一起,對外露飛帶電端子或外殼之間能承受有效值為2000V,50Hz的交流電壓,歷時1分鐘而不擊穿,不出現閃絡現象。

10.抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》

二、JL-C-11反時限電流繼電器使用方法

JL-C/11反時限電流繼電器作為繼電保護元件,主要用于發電機、變壓器、輸變電線路中,作為電力系統交流回路過負荷或短路的啟動元件,給出報警信號或切除故障。本系列繼電器采用CMOS集成電路進行運算和比較,具有數碼整定精度高,整定范圍寬,整定方便,動作速度快,返回系數高,功耗低的特點。

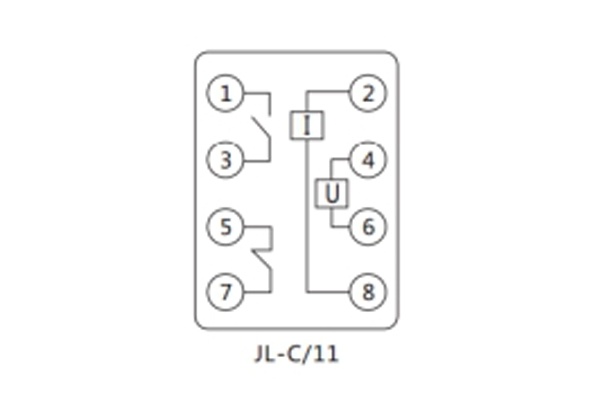

三、JL-C-11反時限電流繼電器內部接線及外引接線圖(正視圖)
